Paso 22: Hacer la fuente de alimentación
Para ejecutar el Arduino y diferentes sensores, LED, LCD, el módulo de wifi (ESP8266) necesitamos energía.
Excepto el módulo de ESP8266 todos los demás se pueden ejecutar por fuente de alimentación 5V. El módulo ES8266 necesita energía no más de 3.7V. Se recomienda ejecutar en 3, 3V. Aunque Arduino Nano tener 3.3V pin pero no puede proporcionar suficiente potencia (alrededor de 200mA para 300mA) para ejecutar el módulo de ESP8266. Así que necesitamos un separado 3, 3V de alimentación que puede proporcionar al menos corriente de 300mA.
Fuente de alimentación de 5V:
En mi versión anterior utilicé un regulador de voltaje lineal LM7805 para bajar el voltaje a 5V para la fuente de alimentación. Pero produce mucho calor durante su funcionamiento. Así que utilicé un alto convertidor buck eficiente en este diseño.
Ajustar la tensión de salida del convertidor buck:

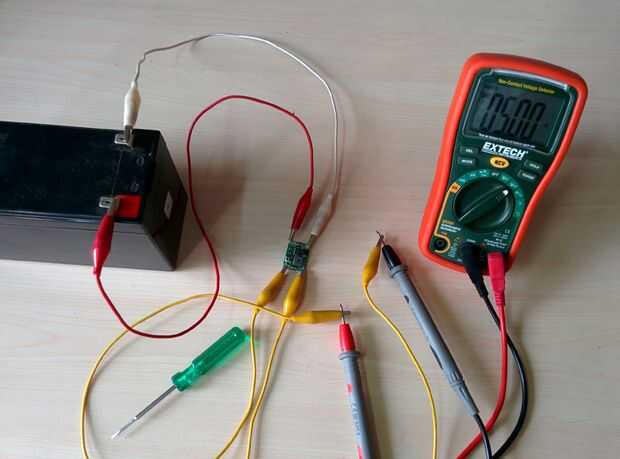

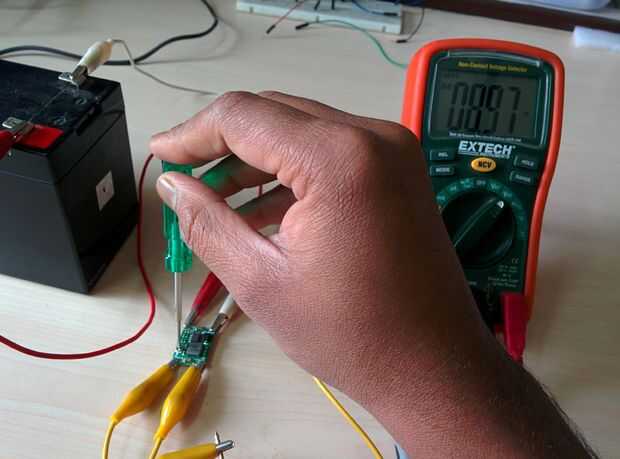

Primero conecte la batería en el terminal de entrada del convertidor buck y ajustar el potenciómetro para obtener 5V salida.
Ver la imagen de arriba.

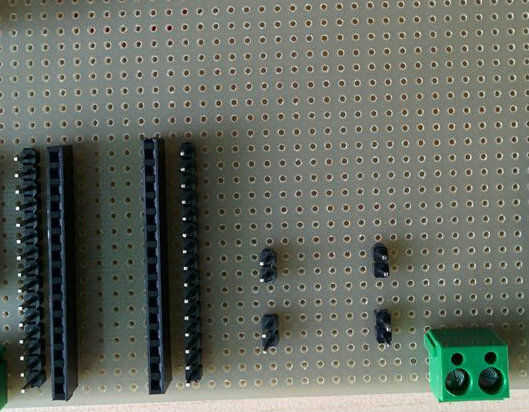

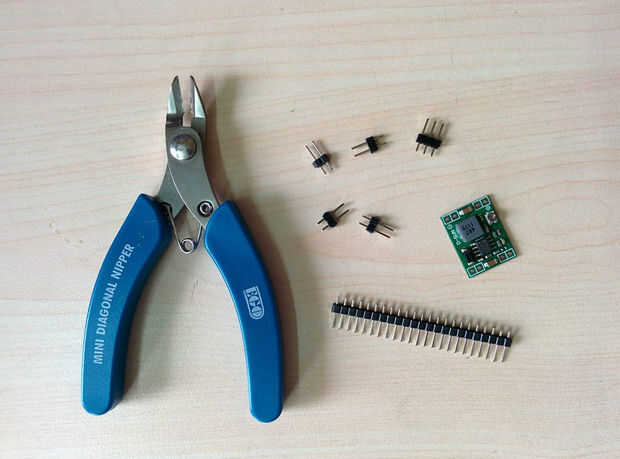

Cortar 4 piezas de jefe varón con 2pins en cada uno. La soldadura de las cabeceras según los orificios en el convertidor.

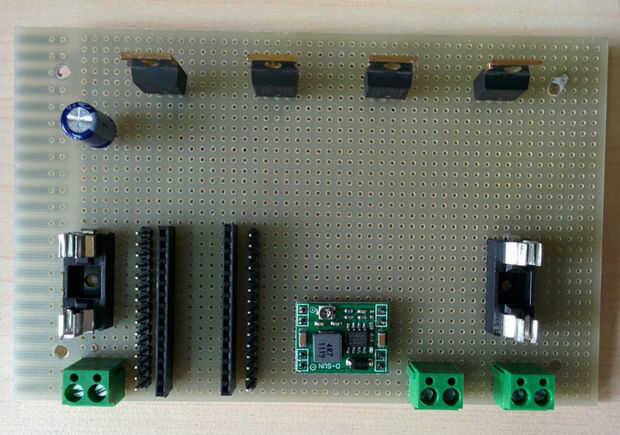

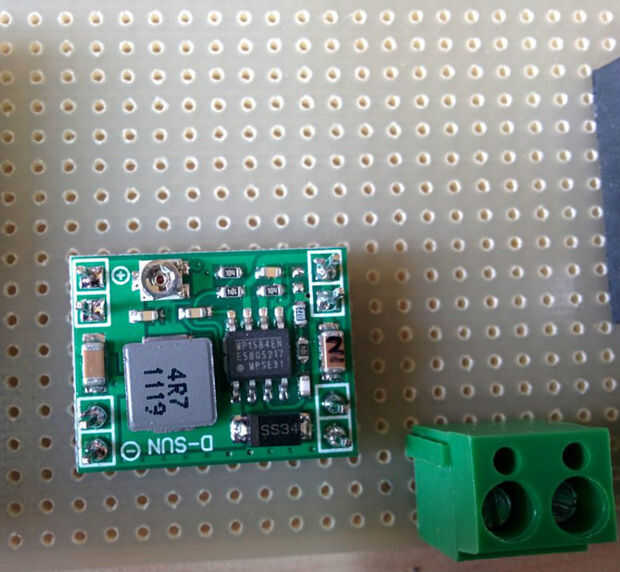

Coloque el convertidor sobre el pin 4 encabezado arriba y soldadura en la parte superior. Asegúrese de que la entrada es hacia el terminal de tornillo de la batería.

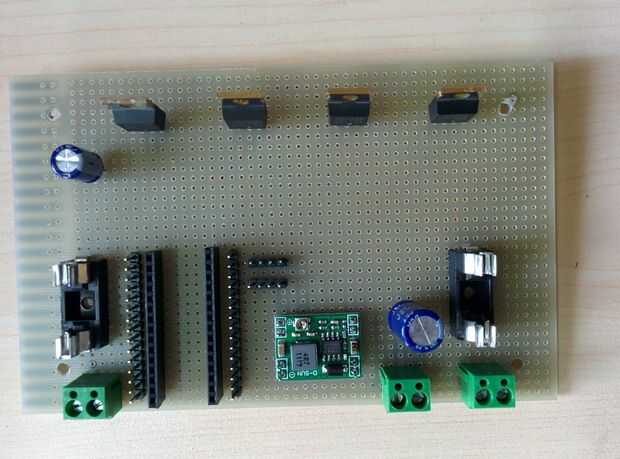

Añadir el capacitor(C2) de salida cerca de la terminal de tornillo de la batería. El terminal positivo del condensador debe ser la izquierda.

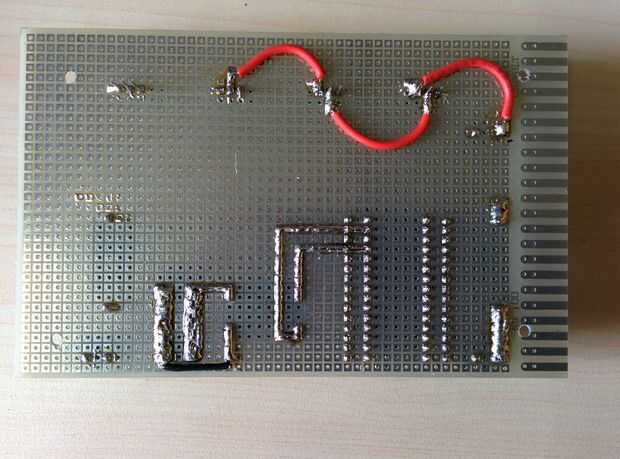

Luego conecte la entrada del convertidor buck al borne de tornillo de la batería y salida a los 5V y el pin GND de la Arduino Nano.At esta etapa usted puede comprobarlo. Coloque el Arduino nano en el pin header y conectar la batería de 12V al terminal de tornillo. Si todo es correcto Arduino potencia led debe brillar.
Por último añadir dos filas de pines header macho al lado de 5V de Arduino y pin GND para la conexión externa.
Fuente de alimentación de 3.3V:
Estoy planeando usar un regulador de voltaje AMS1117 para bajar de 5V a 3.3V.
El regulador de tensión de la soldadura primero y luego añadir dos condensadores de 10uF. Uno en la entrada y otro en el lado de salida.
Ver el esquema anterior.
