ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (23 / 42 paso)

Paso 23: Soldar el circuito Mosfet Driver

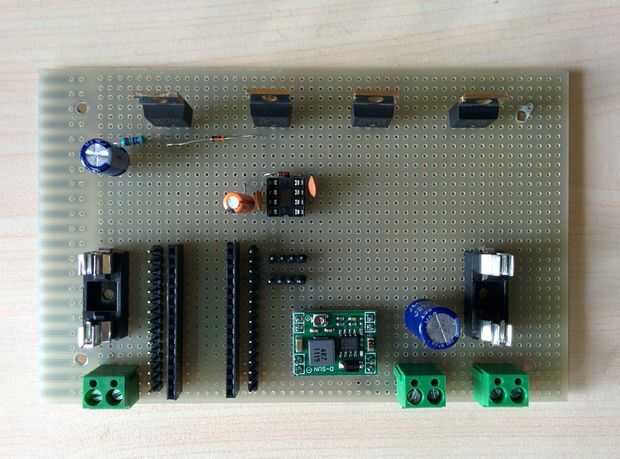

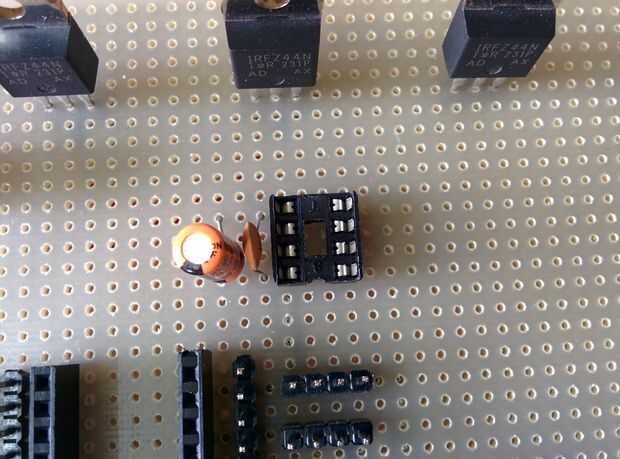

Primero la soldadura de la toma DIP de 8 pines justo por encima de los pernos de la rúbrica de arduino.

Añadir el condensador de 10uF y y un 0.1uF condensador entre el pin 1 y pin 4.

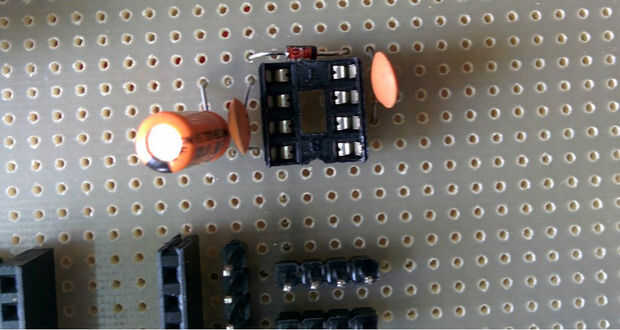

Soldar el diodo (D2) entre pin -1 y 8 el cátodo del diodo se debe conectar al pin-8.

La soldadura del condensador (C7) entre pin 8 y pin-6.

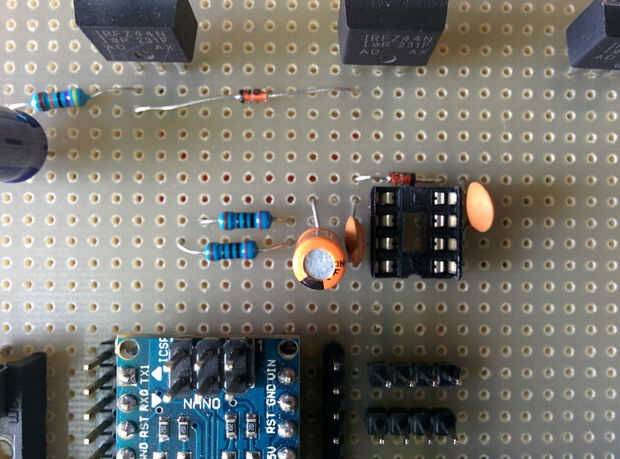

La soldadura de dos resistencias 200 ohm (R7 y R8) a lado al pin 2 y pin 3.

Soldar una resistencia de 470K (R1) cerca el mosfet Q1 y un diodo (D1) entre puertas de MOSFET Q1 y Q2. El cátodo del diodo se conecta a la compuerta de Q1.

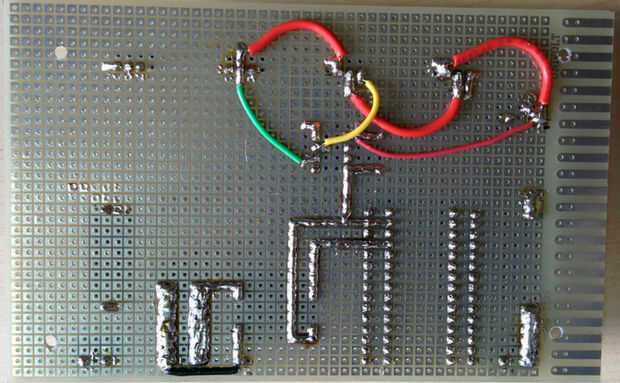

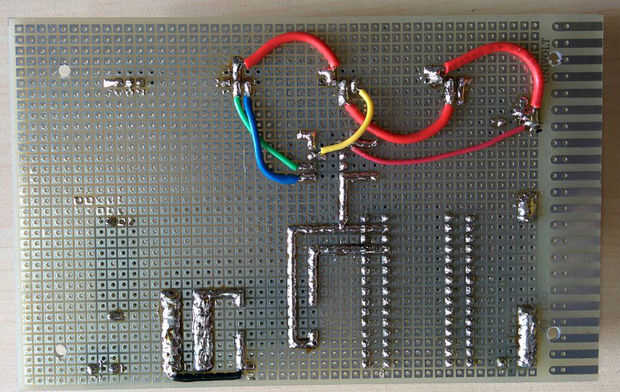

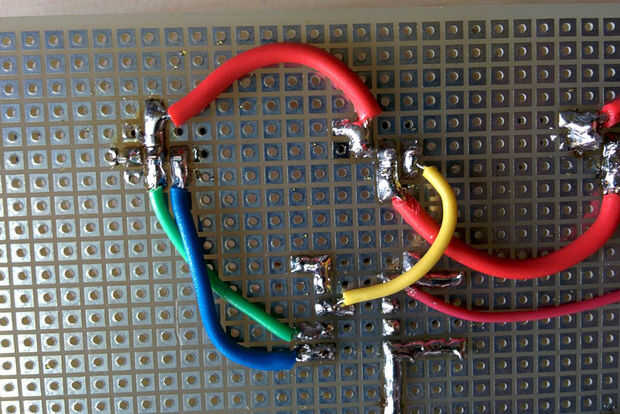

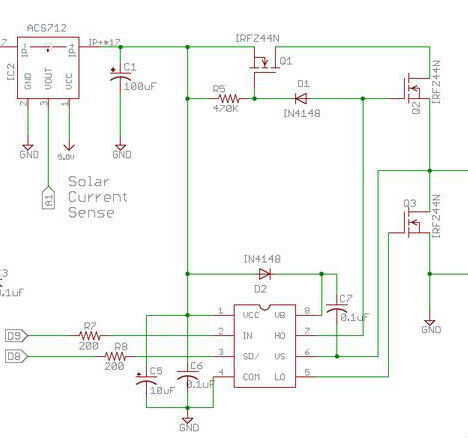

Después de esto completa el circuito soldando los cables según el esquema.
