ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (25 / 42 paso)

Paso 25: Suelde el Inductor y el circuito Snubber

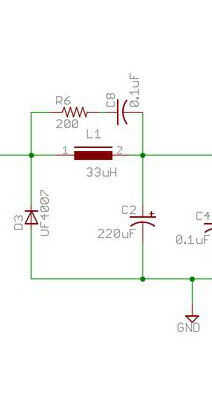

Primero la soldadura de la resistencia (R6) y condensador (C8) en serie sobre el capacitor de salida (C2).

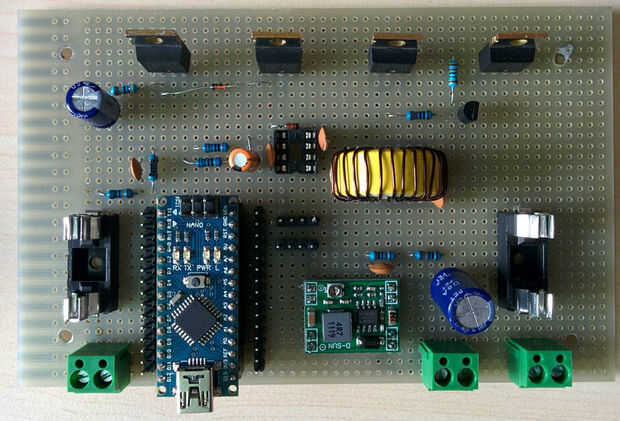

Luego de la soldadura el inductor paralelo a él.

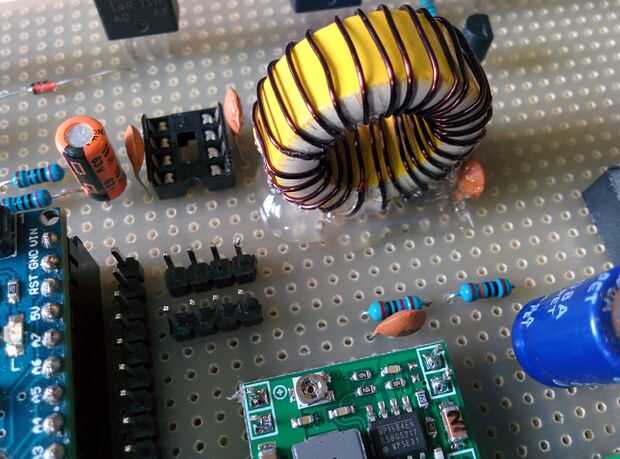

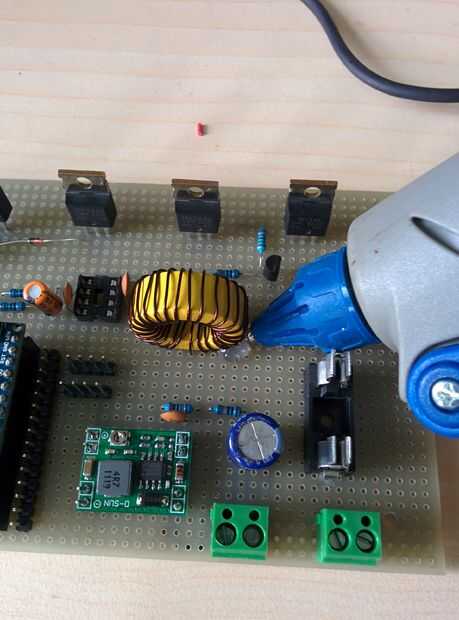

Inductor es el componente más pesado de todo el circuito. Sentarse firmemente, Aplique pegamento en la base.

Luego soldar el diodo rápido ultra (D3).
