ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (28 / 42 paso)

Paso 28: Soldar los diodos TVS

No tengo repuesto diodo TVS. Por lo que la soldadura más adelante. Usted puede soldar antes también.

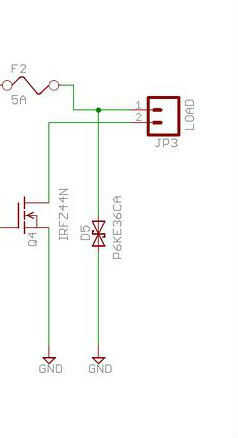

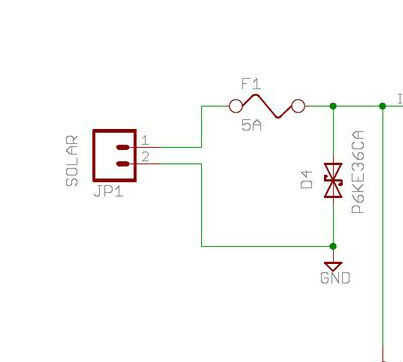

Un diodos TVS, D4 cerca del conector JP1 y D5 cerca del conector JP3.

Nota: Estoy utilizando diodo de TV bidireccional. Entonces no existe ninguna marca de polaridad.
