Paso 30: Hacer el circuito de carga USB
El convertidor buck utilizado para fuente de alimentación puede ofrecer máxima actual 3A. Así que la fuente de alimentación tienen margen suficiente para cargar los gadgets USB.
Hacer el circuito:

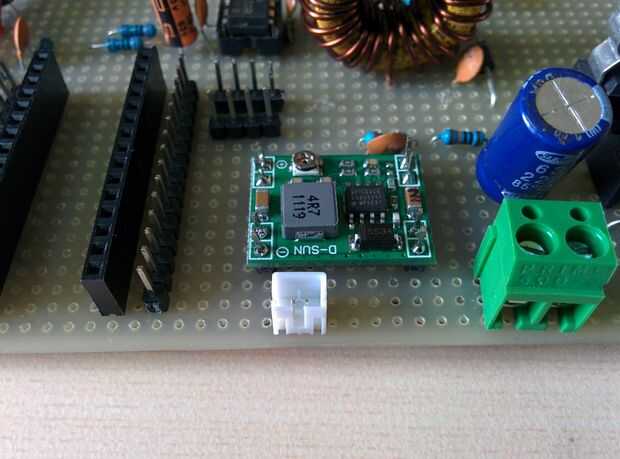

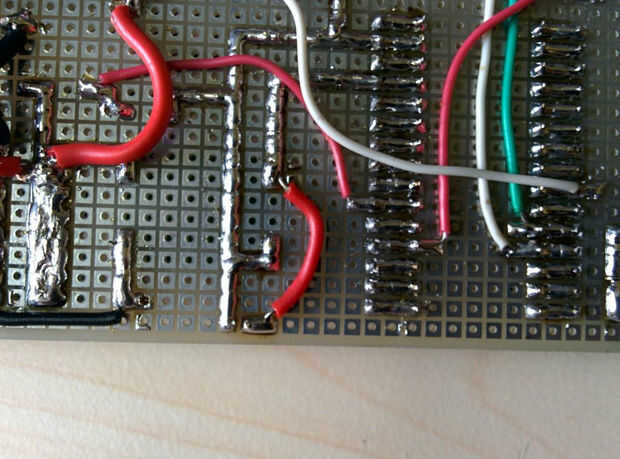

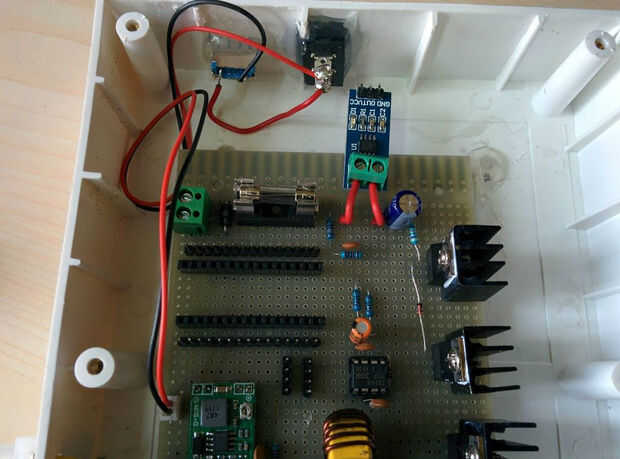

Soldar el conector JST macho cerca del convertidor del buck y conectar dos pasadores con el positivo (5V) y negativa
(GND) del convertidor. Ver la imagen.

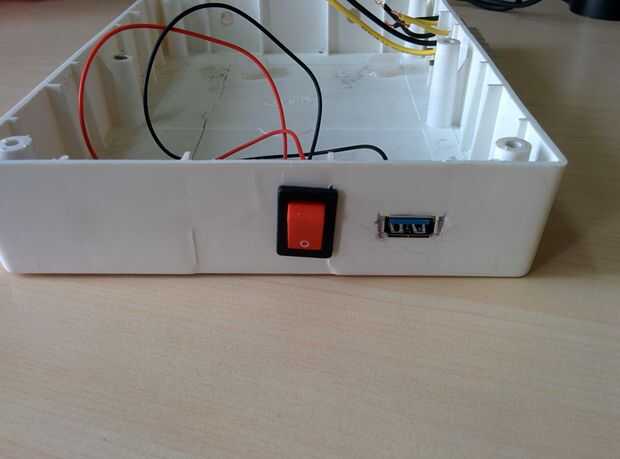

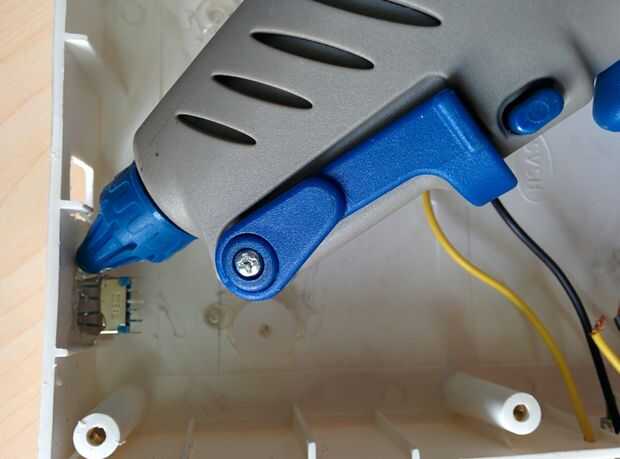

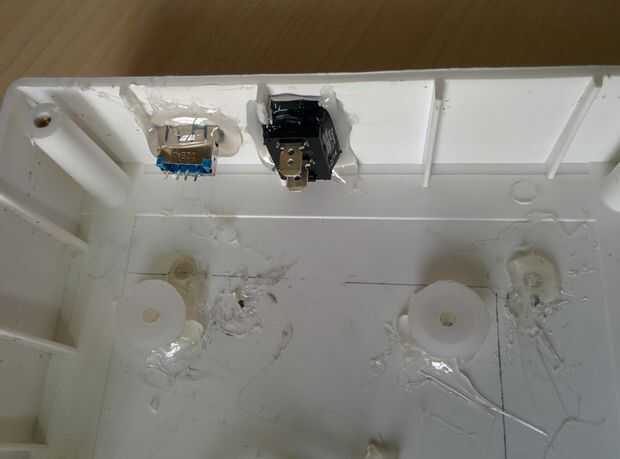

Inserte el puerto USB y cambiar en a las ranuras anteriores. Luego aplicar pegamento caliente alrededor.

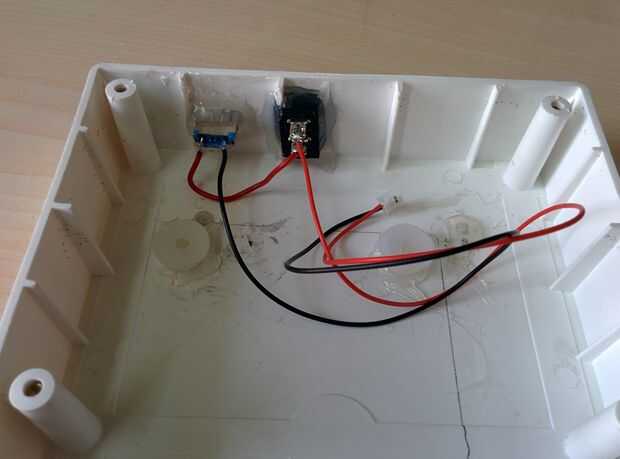

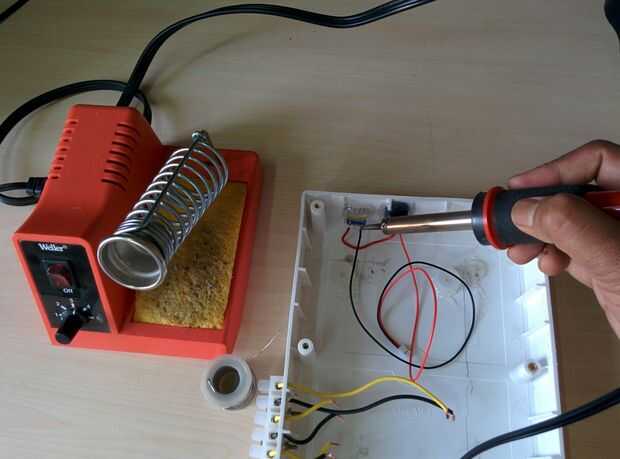

Suelde el cable rojo (+ ve) del conector JST a una terminal del interruptor. Luego soldar un pequeño cable rojo entre otro terminal del interruptor y terminal USB Vcc. Finalmente suelde el cable negro (-ve) del conector JST para la GND. USB

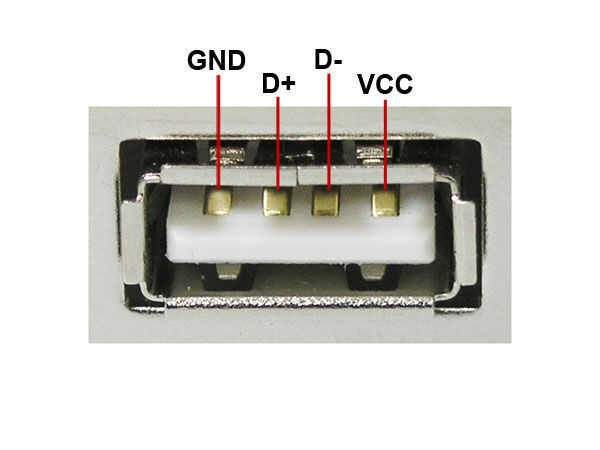

Para USB pines consulte la imagen de arriba.
Usted puede hacer este paso antes también.
