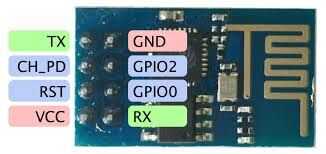

Paso 31: Hacer el circuito del módulo Wifi (ESP8266)

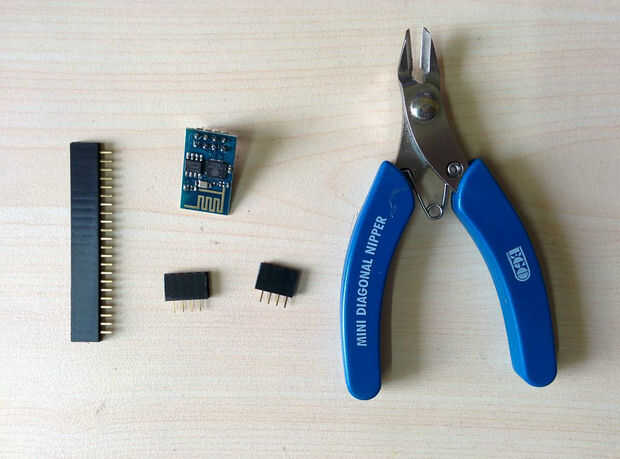

Primero se corta 2 Rúbrica femenina con 4pins en cada uno.

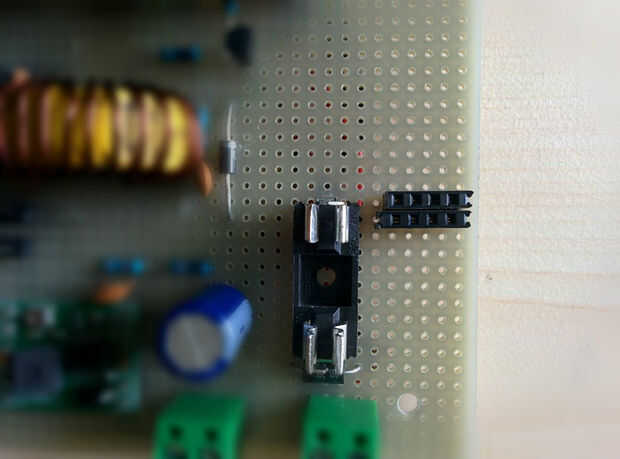

La soldadura lado a lado cerca de la parte de carga portafusibles.

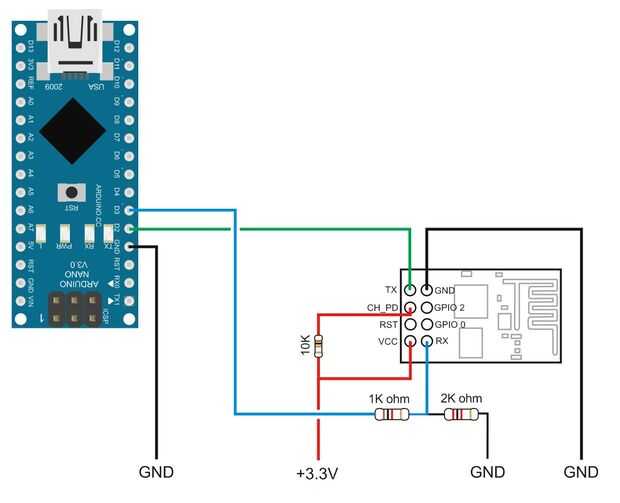

Completan el circuito según el esquema.
Tener cuidado cuando se suelde este módulo. Más de 3.7 V matar este módulo opera a 3.3 V de tensión.
Incluso las líneas de serie no deben superar esta tensión. Estoy planeando usar un regulador de V 3.3 (AMS1117) para este módulo. Un circuito divisor de tensión se utiliza para soltar el arduino Tx (5V) a ESP8266 3.3 V (RX).
Configuración de la ESP8266:
Lo primero que quieres hacer con ESP8266 es establecer una comunicación. Puedes ver este proyecto de ejemplo para configurar el ESP8266. Luego conectarlo al router WiFi.
¡ Ahora usted está listo para subir sus datos a la web.
Puedes ver los siguientes proyectos para obtener alguna idea para utilizar ESP8266 para subir a la web de datos.
http://www.element14.com/Community/Groups/Internet...
El esquema de conexión ESP8266 es tomada de http://www.martyncurrey.com
