ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (33 / 42 paso)

Paso 33: Hacer el Panel del LED

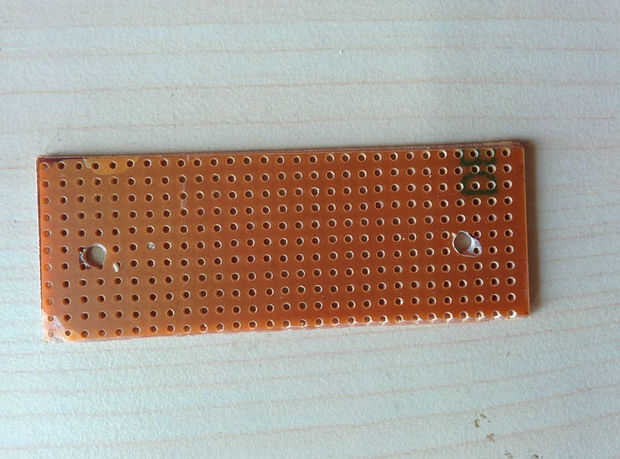

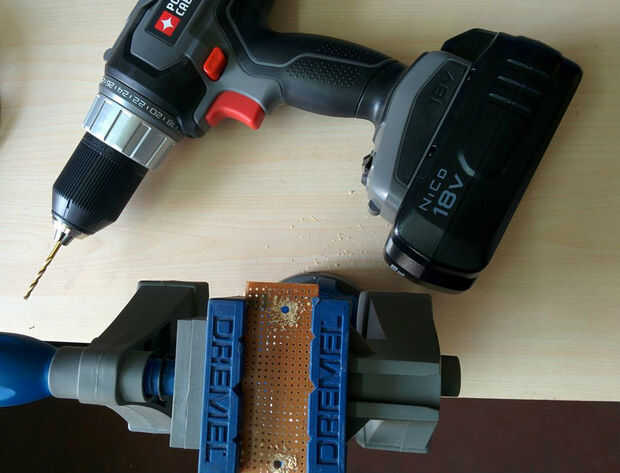

Tomar una placa de prototipo rectangular de tamaño pequeño y taladrar agujeros en ambos extremos para montaje en el recinto.

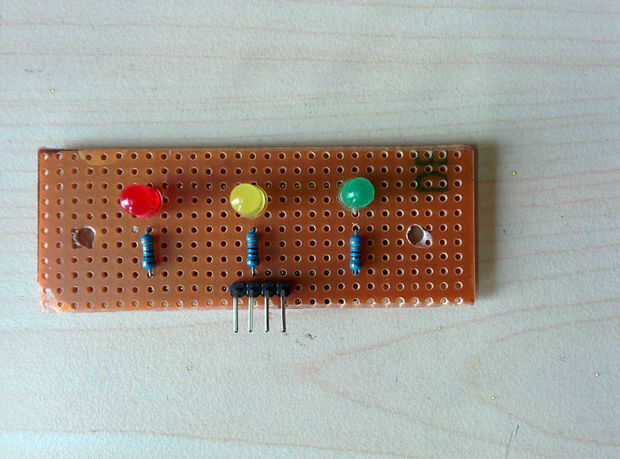

Soldar los Leds con equidistantes.

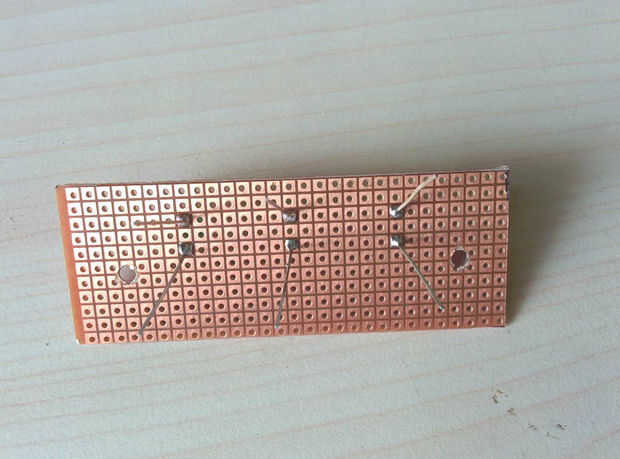

Luego soldar las resistencias de 330 ohmios (R11, R12 y R13) y cabeceras macho de 4 pines.

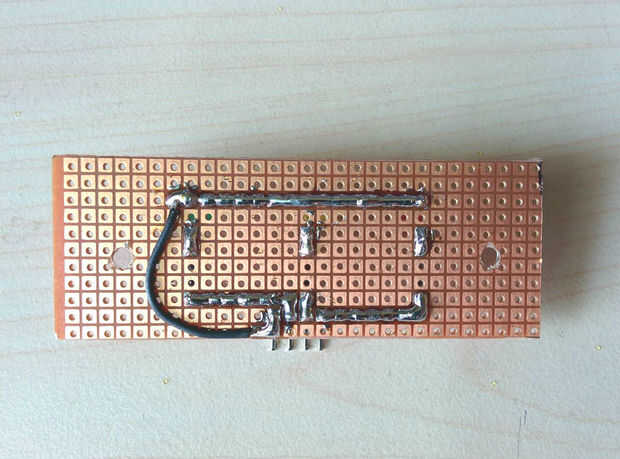

Por último completan el circuito según esquemas.
