ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (35 / 42 paso)

Paso 35: Preparar el recinto

Usé una caja de plástico de 6 "x 8".

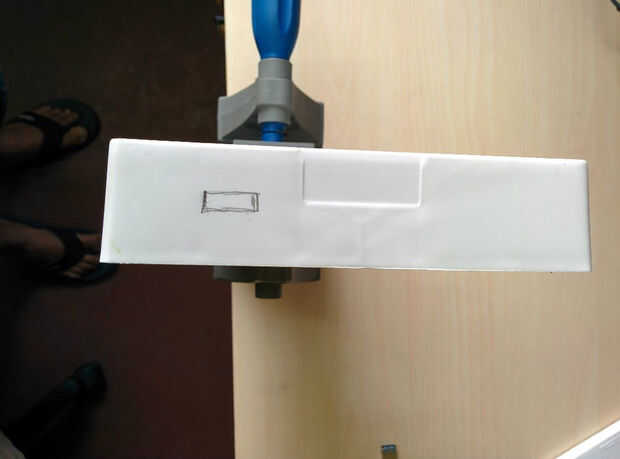

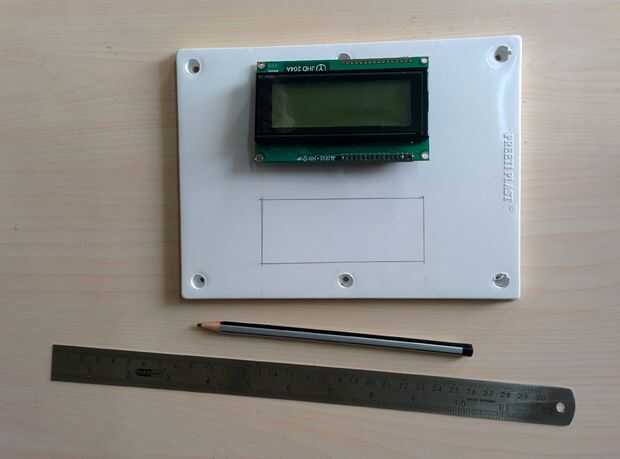

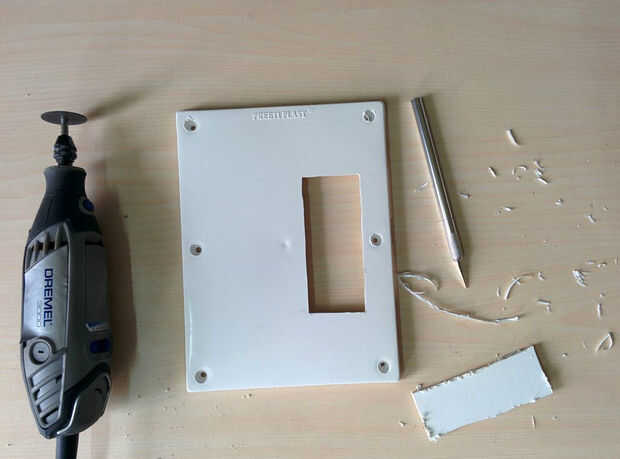

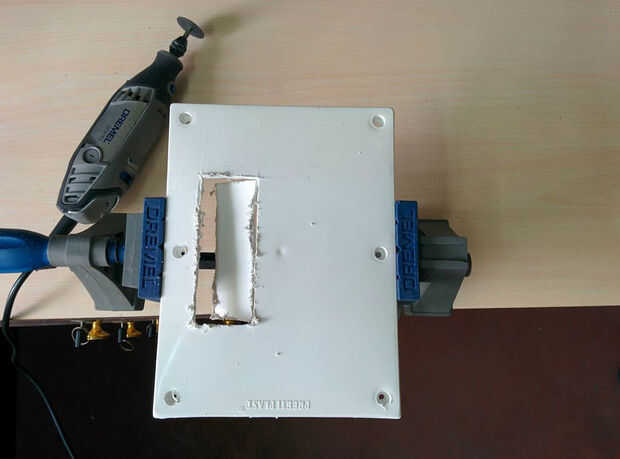

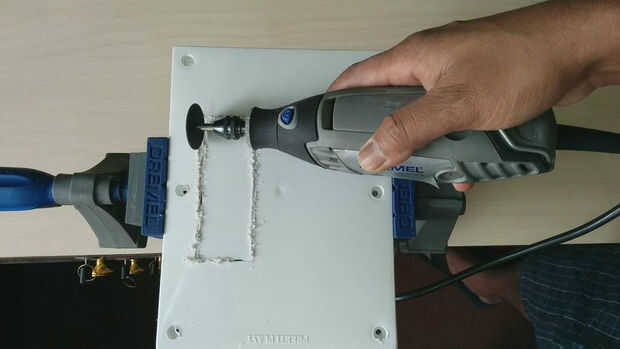

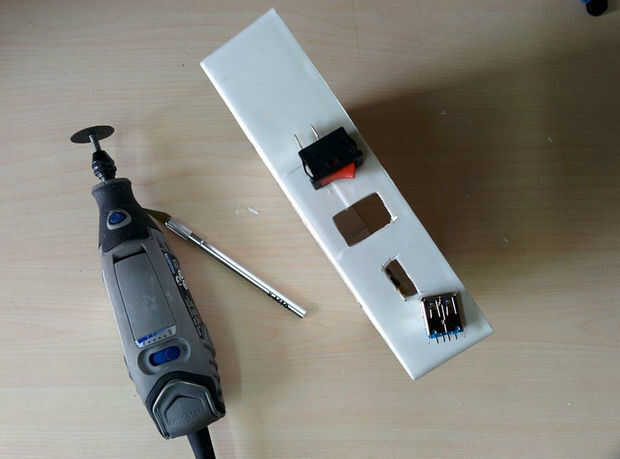

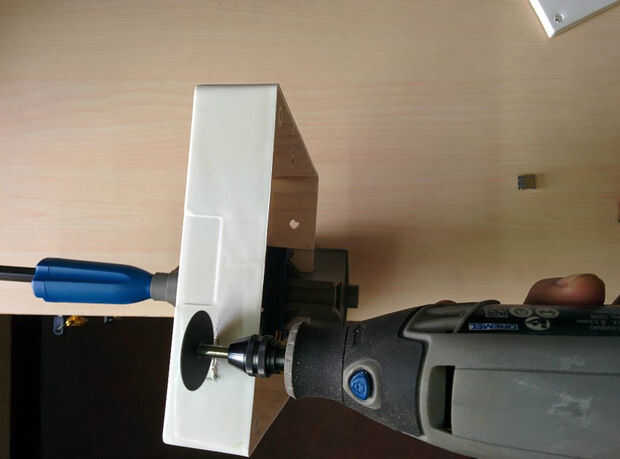

La marca los tamaños LCD, USB y el interruptor. Luego corte la porción rectangular usando una dremel. Por fin termine los bordes un cuchillo de la manía.

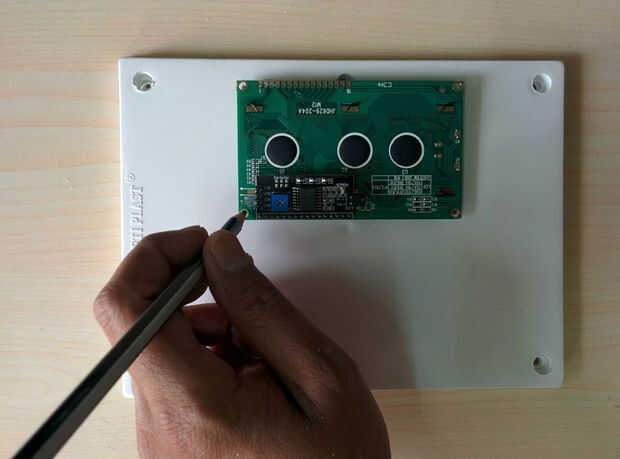

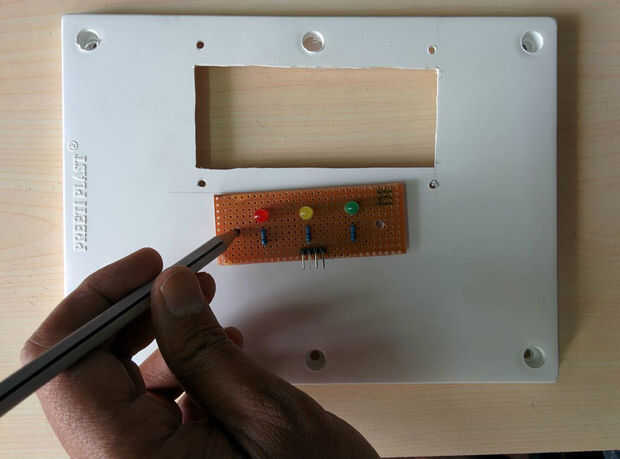

Luego marque la posición de los agujeros de montaje de LCD, panel LED, interruptores y tornillo externo terminal por un lápiz.

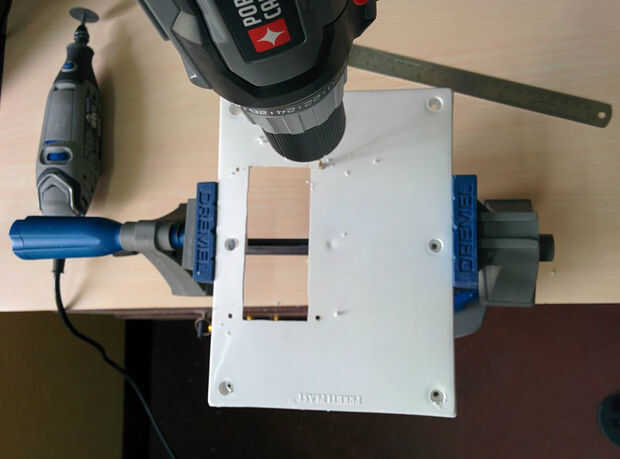

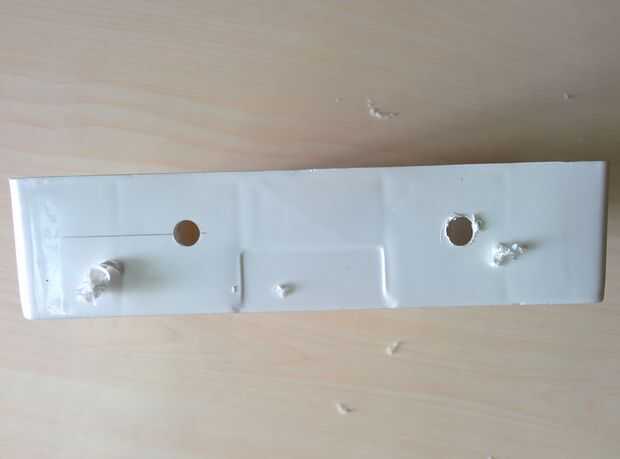

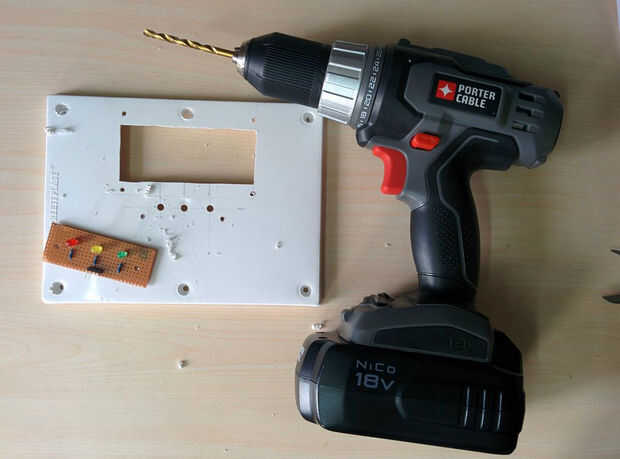

Taladre orificios en la posición marcada.

Nota: El tamaño de los agujeros para LED 5mm interruptores son 7mm y todas las demás son de 3mm.
