ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (36 / 42 paso)

Paso 36: Hacer la conexión externa Terminal

El conector externo se utiliza para el acceso exterior de todos los 3 terminales en la tarjeta controladora.

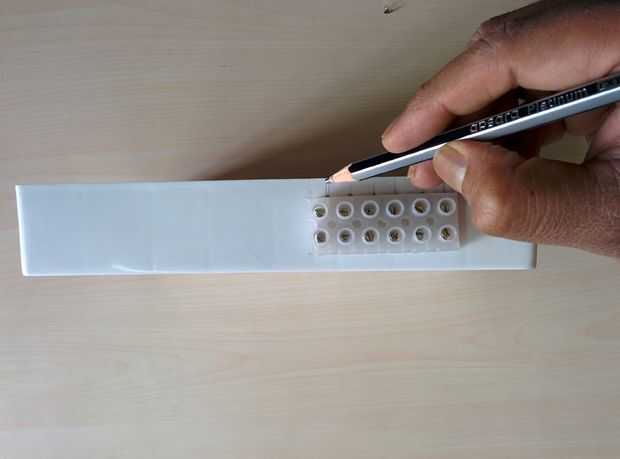

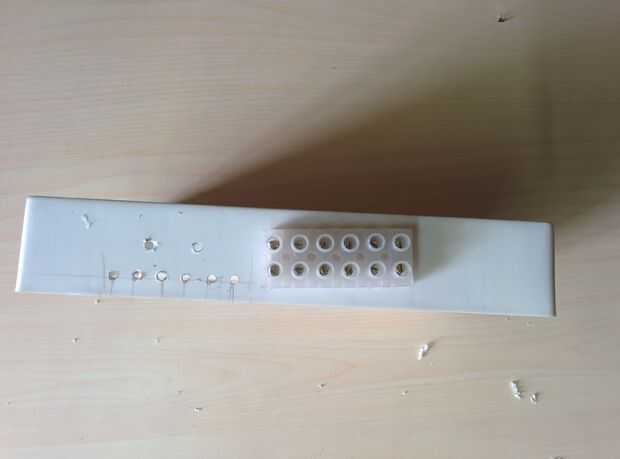

Marque las posiciones de los orificios de montaje y 6 cables.

Atornille los cables de los terminales. Usar diferentes colores para distinguir entre el terminal positivo y negativo.
