Paso 3: Convertidor BUCK trabajo

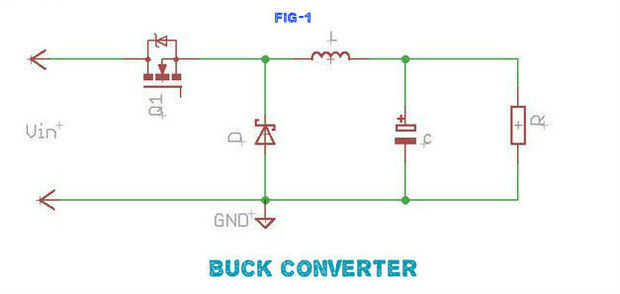

Un convertidor del buck es una CC - CC en el que la tensión de salida es siempre menor o igual a la tensión de entrada. En la imagen de arriba se muestra el diagrama esquemático de un convertidor buck.
Principio de funcionamiento:
Cuando el MOSFET está activado

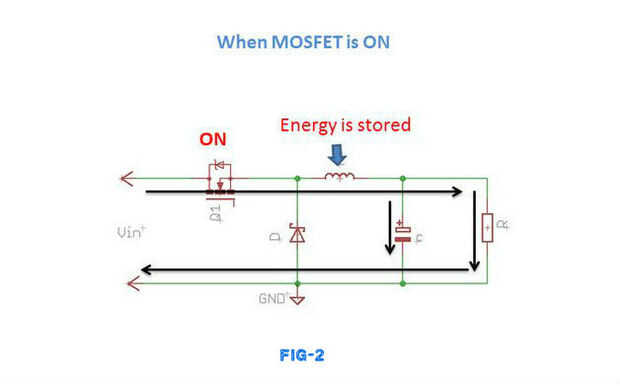

Cuando el MOSFET, la corriente fluye a través del inductor (L), (R) de la carga y el condensador de salida (C) como se muestra en la fig-2. En esta condición el diodo es reverse sesgada. Tan ninguna corriente fluye a través de él. Durante el estado magnético energía se almacena en el inductor y la energía eléctrica se almacena en el condensador de salida.
Cuando el MOSFET está apagado

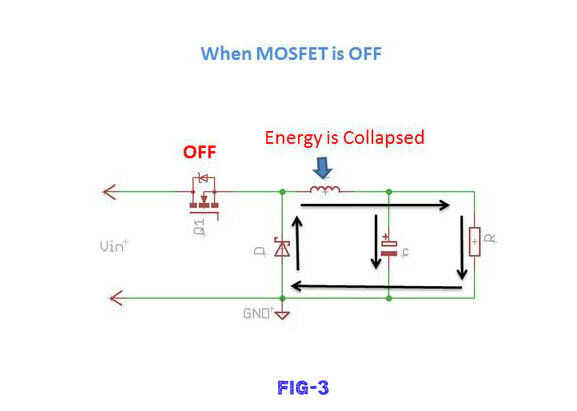

Cuando el MOSFET está apagado, la energía almacenada en el Inductor se contrae y corriente completar su camino a través del diodo (avance parcial) como se muestra en la fig-3. Cuando se desvanece la energía almacenada en el inductor, la energía almacenada en el condensador se suministra para mantener la corriente de carga.
¿Qué es el Convertidor Buck síncrono?

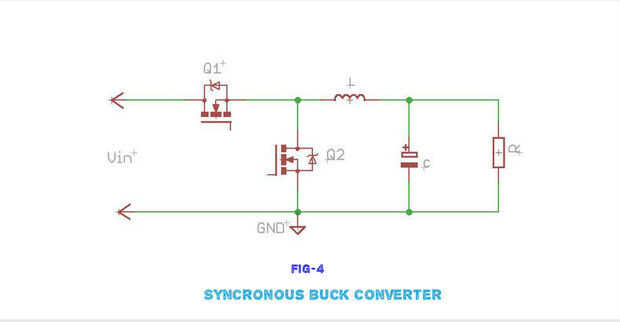

En la topología anterior el diodo utilizado tener una cantidad considerable de tensión de caída que redujo la eficacia de la convertidor.to mejorar la eficiencia de que un interruptor de electrónica de potencia se utiliza en su lugar. Por lo tanto un convertidor buck síncrono es una versión modificada de la topología de circuito de convertidor de buck básico en el cual el diodo, D, se sustituye por un interruptor de electrónica como MOSFET (Q2). Se muestra en la fig-4.
Me gustaría dar crédito especial a codificador-tronics del que he tomado esta parte de la explicación del convertidor buck.
Puedes ver su trabajo en http://coder-tronics.com/c2000-solar-mppt-tutorial...
