Paso 5: Cálculo de INDUCTOR
Calcular el valor del inductor es más crítico en el diseño de un convertidor buck. En primer lugar, asume que el convertidor está en modo de corriente continuado (MCC). CCM implica que el inductor no se descarga completamente durante el tiempo de desconexión. Las siguientes ecuaciones asumen un interruptor ideal (cero resistencia, infinita de resistencia y cero tiempo de conmutación) y un diodo ideal.
Asumir
Estamos diseñando para un panel solar de 50W y 12V de la batería
(Vin) del voltaje de entrada = 15V
Voltaje (Vout) = 12V
Corriente de salida (Iout) = 50W/12V = 4.16A = 4.2A (aprox.)
Conmutación de frecuencia (Fsw) = 50 KHz
Ciclo de trabajo (D) = Vout/Vin = 12/15 = 0,8 o 80%
Cálculo
L = (Vin-Vout) x D x 1/Fsw x 1 / dI
Donde dI es la ondulación actual
Para un buen diseño típico valor de ondulación actual es entre 30 a 40% de la carga actual.
Que dI = 35% de corriente nominal
dI = 35% de 4.2 = 0.35 x 4.2 = 1.47A
Así que L = (15.0 12.0) x 0.8 x (1/50 k) x (1/1.47) = 32.65uH = 33uH (aprox.)
Inductor máximo corriente Iout = dI/2 = 4.2+(1.47/2) = 4.935A = 5A (aprox.)

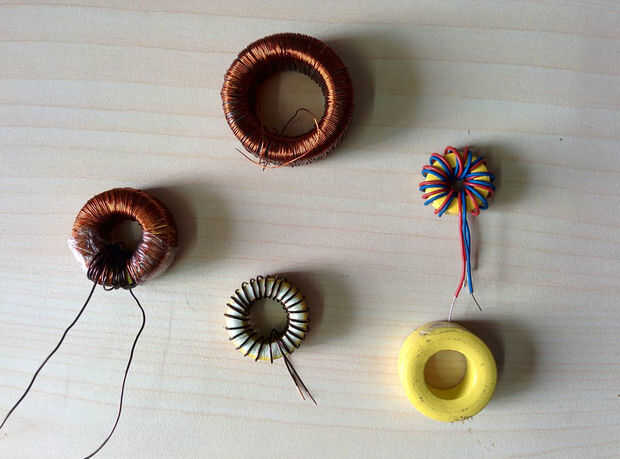

Así que tenemos que comprar o hacer un inductor toroidal de 33uH y 5A.
También puede utilizar un buck converter diseño calculadora
Así, 33uH es suficiente para nuestro diseño.
