Paso 7: Cálculo de condensadores
Capacitancia de salida es necesaria para reducir al mínimo la tensión llegue más allá y ripple en la salida de un convertidor buck. Gran rebasamiento es causada por la capacitancia de salida insuficiente y ondulación de voltaje grande es causada por insuficiente capacidad, así como una alta resistencia de serie equivalente (ESR) en el condensador de salida. Por lo tanto, para cumplir con la especificación de la ondulación para un circuito de convertidor buck, debe incluir un capacitor de salida con capacidad amplia y bajo ESR.
Cálculo:
La salida pone condensador (Cout) = dI / (8 x x dV Fsw)
Donde dV es el voltaje de ondulación
Ondulación de voltaje deje (dV) = 20mV
Cout = 1,47 / (8 x 50000 x 0.02) = 183.75 uF

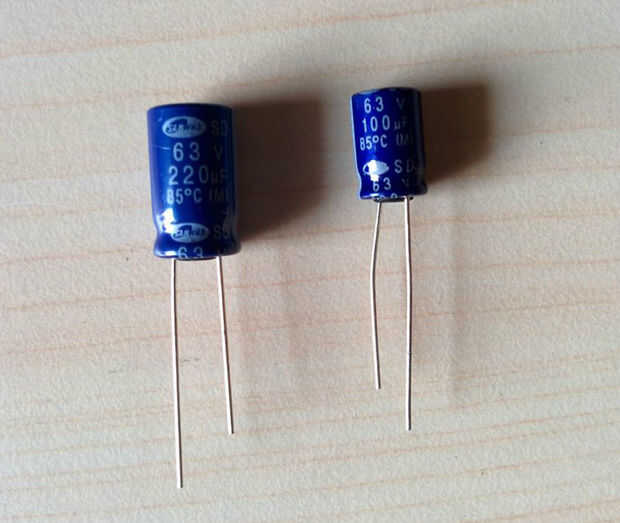

Tomando un margen, seleccionar condensador electrolítico de 220uF.
Las ecuaciones usadas para el cálculo del inductor y el condensador está tomado de un artículo de Guía de selección de LC theDC - DC convertidor Buck síncrono
