Arduino nano 7segmentos 4digit pantalla sensor de ping por sarigiannis (2 / 6 paso)

Paso 2: Conecte las piezas

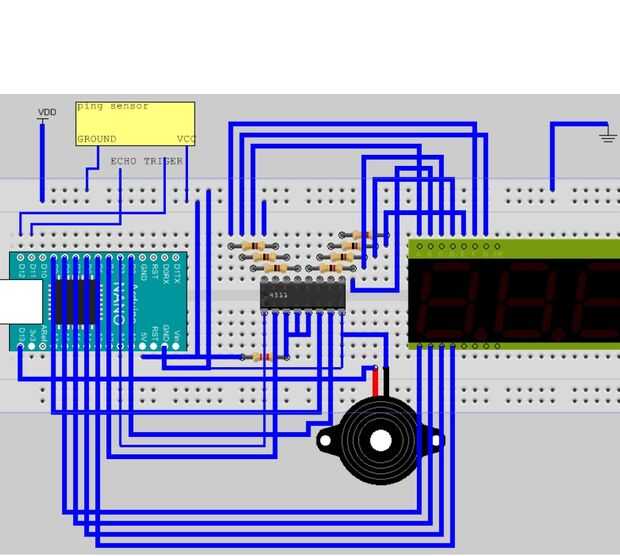

Conecte las piezas como se muestra en la imagen.

usé vbb para schets pero yo no la sevensegment (véase abajo)

1 - el nano para el decodificador a0/a1/a2/a3

2 - el nano a los pines de selección del segmento 7 y1 / y2/y3/y4

3 - el nano para el zumbador

4 - el nano para el sensor ping

5 - el decodificador de 3 pernos conectet en punto común y a vcc throu 1k resistencia

6 - el decodificador a vcc y tierra

7 - el decodificador a 7segmentos un/b/c/d/e/f/g a través de resistencias de ohm 350

tenga muy cuidado de seguir el diagrama de conexión!
