Primer lugar: este es mi primer Instructable! Es Bienvenido cualquier comentario para mejorar cualquier los próximos! :)
Si, al igual que yo, tienes un Arduino Nano, usted probablemente ha notado que cuando lo pones en un protoboard inmediatamente pierdes tres filas utilizables porque el Ardunio es demasiado amplio! Esto generalmente significa más cables a otras columnas o incluso otros consejos para conseguir más espacio para los cables que desea utilizar.
Ahora, no siempre puede ser un problema para la IO, pero usted todavía puede utilizar el (es decir uno) protoboard tanto como sea posible y por lo tanto, usted puede desear esas hileras extra (45 hoyos en total).
Yo no te conozco, pero quiero hacer uso de tanto espacio como sea posible, si puedo. [Seré un poco TOC sobre un montón de cosas...]

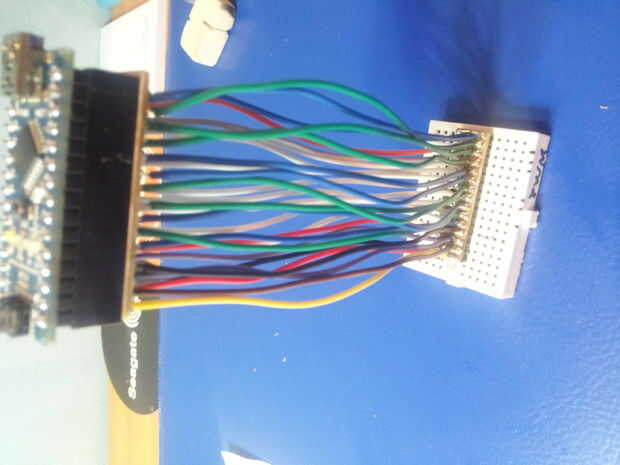

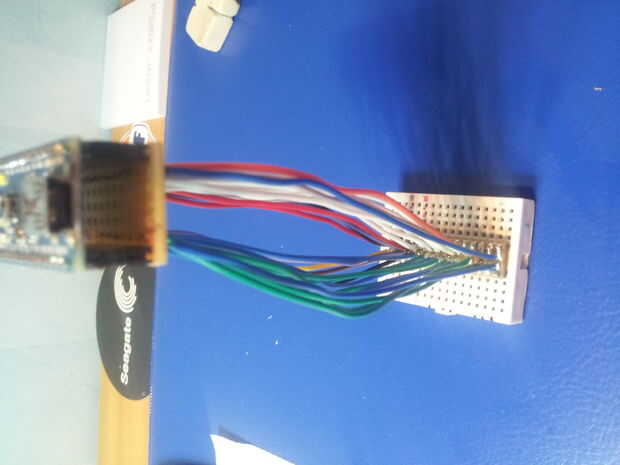

Para solucionar este pequeño problema, me hice un pequeño y sencillo adaptador! Sé que no es lo más bonito del mundo, pero hey, funciona como está previsto. Sería algo extraño si no lo hizo!
Para esto vas a necesitar cables, pernos femeninos y masculinos y creación de prototipos PCB! Lo más difícil fue para mí la soldadura. La soldadura de los cables antes de los pernos! Creo que es la forma más fácil!

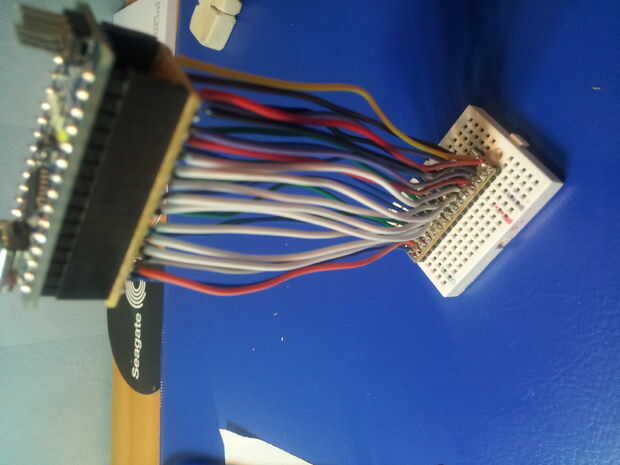

Los pines/cables codificados por colores para que sea un poco más fácil de ver que es lo que,
y aquí están los colores que he utilizado y la cantidad son:
x 2 rojo = 5V/Vin
2 x negro = GND
2 x púrpura = puesta a cero
6 x azul = IO Digital (no PWM)
6 x verde = PWM
8 x blanco = entrada analógica
1 x gris = Referance analógico
1 x marrón = RX
1 x amarillo = TX
NARANJA 1 x = 3, 3V
Estos son los colores que he utilizado, pero por supuesto lo puede hacer sin embargo te quiero! ¿Quién soy yo para decir lo contrario?
Ahora probablemente se esté preguntando "pero ¿qué pasa con la longitud de los cables?!"
Respuesta: 500 años luz es probablemente más que suficiente. Mis cables eran 11cm cuando cortan, pero ahora la mayoría de ellos son probablemente alrededor de 10cm. Esto es suficiente para que el Arduino elevados y creo que es un bastante agradable! Utilizar cualquier longitud que usted quiere!
Si usted está familiarizado con el sistema métrico o si sólo no se preocupa por calcular cuántas pulgadas es;
1 "= 25,4 mm = 2,54 cm
10 cm = 4"(no exactamente, pero a quién le importa, ¿verdad? Son solo los cables)
La creación de prototipos PCB utilizado son 2 cm x 4 cm y 1 cm x 4 cm.
Pero es más fácil contar los agujeros! orificios de 7 x 15 y 4 x 15!
Lamentablemente no tengo ninguna foto de los componentes solos, mientras pensaba todo registro-esto cuando se hizo el adaptador, pero no dude en preguntar si quieres ayuda!
