Arduino Nano basado Microbot (2 / 7 paso)

Paso 2: Construcción: Perfore los cubos a la medida

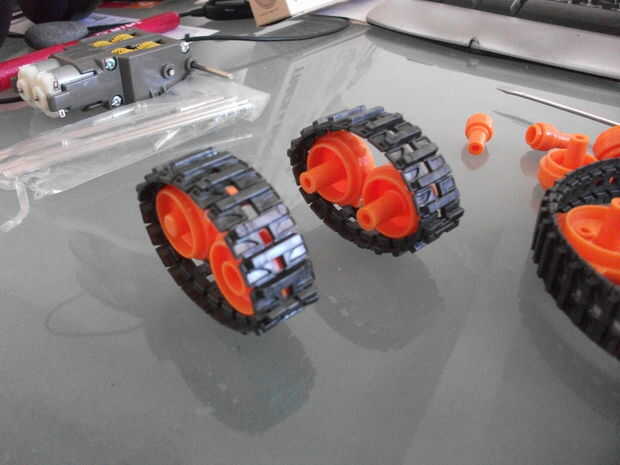

1. Corte los tallos en los cubos para que sólo se peguen más allá del borde interior de las pistas cuando se instala. Esto puede hacerse con una sierra de cuchillo de la manía o una sierra de marquetería. Tenga cuidado de que no cortar su mano! Para seguridad sostenía el cubo en una tabla de cortar de lado con mis dedos en el otro lado de la rueda de la madre, y entonces rotaba él contra el tablero de corte arrastrando la cuchilla a lo largo de él, de esta manera si te dejas te hack solo la Junta.
2. Taladre el agujero para el perno que se sostenga en el servo en la tapa de la rueda motriz (las ruedas con dientes). Puede que esté utilizando el tornillo de eje que viene con el servo. Cualquier tornillo utilizas que encaja en la ranura del servo, perfore el orificio para encajar.
3. Desde los pequeños cubos de Tamiya no encajan en los extremos de servo, debe taladrar a la medida. Ya que estos son pequeños y ya tienen agujeros no necesita una prensa del taladro, pero se necesita algo a lo. Servos varían en tamaño de la tira, así que no puedo darle un tamaño exacto a utilizar. Le sugiero que vaya un poco pequeño y paso hasta el cubo encaja bien, estos se transmite el esfuerzo de torsión. También debes tener cuidado con la profundidad para que los cubos no frotan contra el cuerpo del servo. Mida su tira de servo y haga el Departamento del agujero de montaje un poco menos que esto. Te sugiero el método de poner cinta adhesiva alrededor de la broca a la profundidad que desea detener. Entonces puede sostenerla junto a la spline servo antes de perforar para confirmar que es un poco menos.

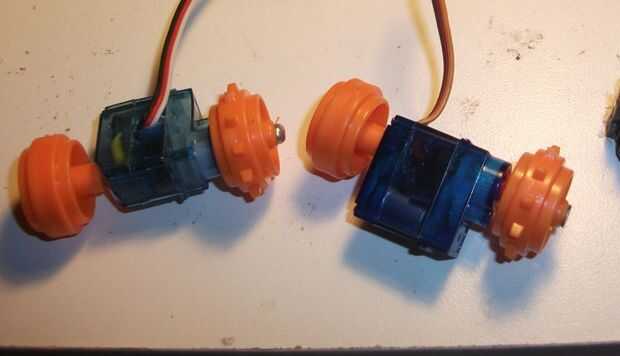

4. Para instalar los bujes, el gobernador debería ser unido utilizando uno de los tornillos del kit de Tamiya u otro tornillo de la longitud correcta, tengo la mía de mi jarra al azar del hardware y no tienen un tamaño específico. Apriétela sólo que suficiente ello no pellizcar la rueda hacia abajo.
5. En el otro lado, utilice uno de los tornillos que viene con los servos a través del agujero en la rueda del conductor para colocar.
