Arduino Nano: Codificador rotatorio con Visuino (7 / 7 paso)

Paso 7: Y jugar...

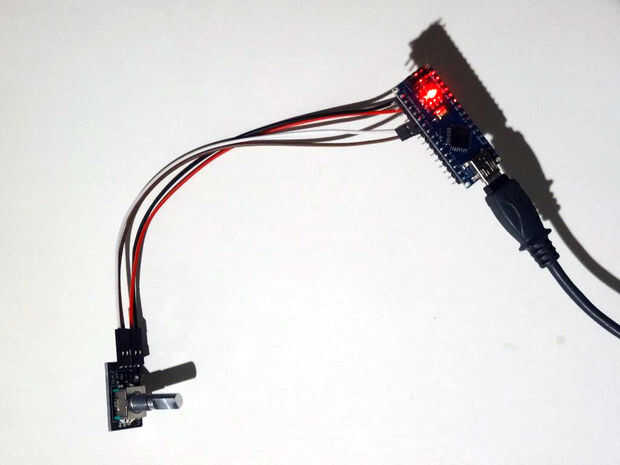

Cuadro 1 se muestra el proyecto terminado y funcionando.

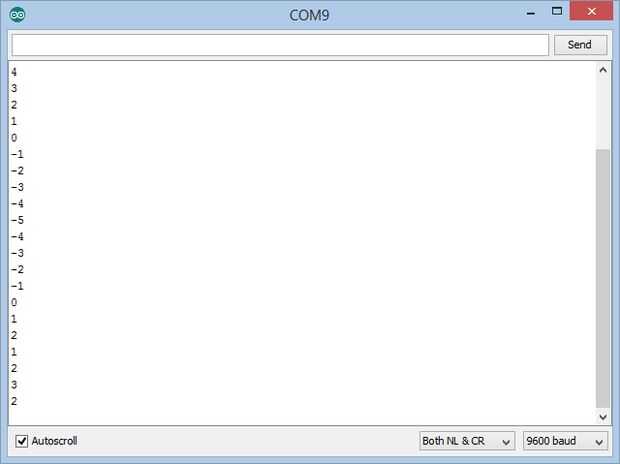

Si conectarse a Arduino con Serial Terminal desde el IDE de Arduino o Visuino y luego gire el encoder hacia adelante y hacia atrás, se verá en el terminal el valor del contador que muestra los cambios de codificador (foto 2)

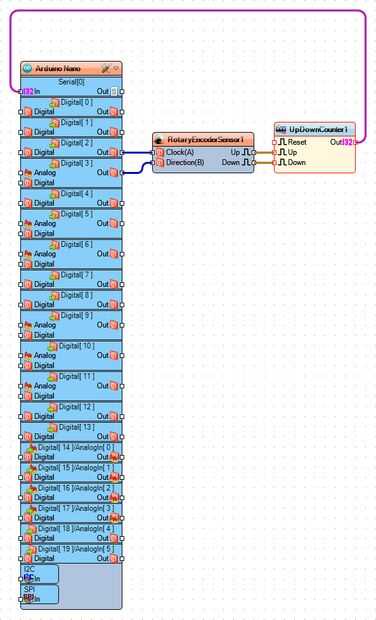

En el cuadro 3 puede ver el diagrama completo de Visuino .

¡ Felicidades! Han aprendido cómo conectar el codificador rotatorio a Arduino y cómo leerlo.

También es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
