Arduino Nano con DHT11, RTC DS1307 y LCD 16 x 2 (1 / 4 paso)

Paso 1: Instalación del Hardware

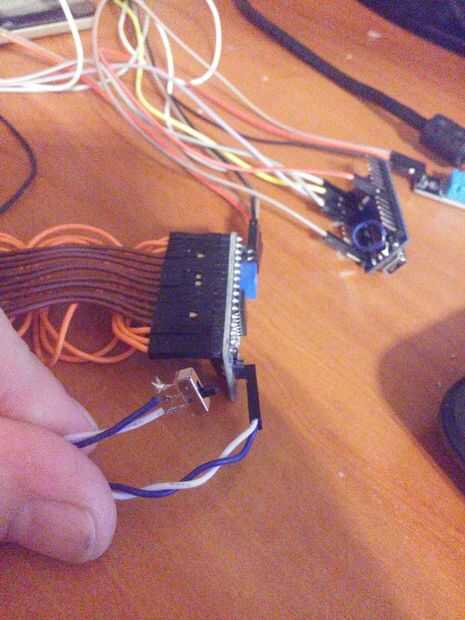

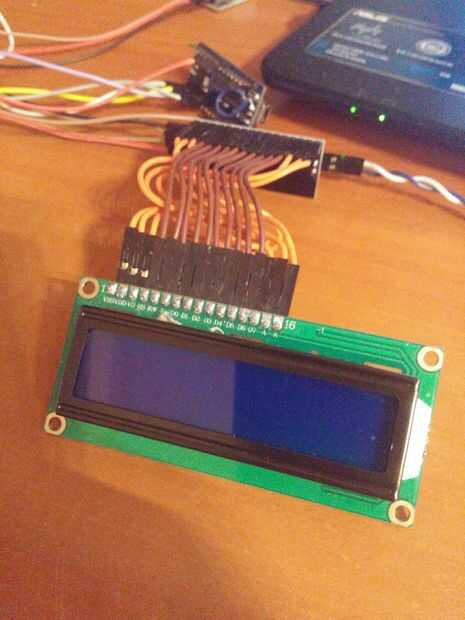

Configuración de hardware no es sencillo, como RTC y LCD tablero serial necesita conectarse a Nano. Como esto no es fácil conectarse para novatos como yo (y muchos intentos de conexión no han trabajado), tuve que encontrar la manera de conseguirlo. Un montón de googlear y solución es bastante simple: RTC SDA pin está conectado a Nano A4, SCL a Nano A5, y Akai serie SCL está conectado a la RTC entrada SCL y SDA para clavija de SDA entrada de la RTC (es un pass-through). Eso mismo tablero serial LCD se realza con el interruptor del LED en vez de puente llano, LCD funciona todo el tiempo, pero puede ser oscuro durante la noche (o cuando no sea necesario). DHT11 sensor está conectado al pin de Nano D6.

Energía RTC y el LCD está conectada con protoboard al pin de 5V de Nano, y RTC, LCD y DHT de tierra a través de otros trenes protoboard al pin GND Nano. Energía DHT está conectada directamente a Nano 3.3V pin.

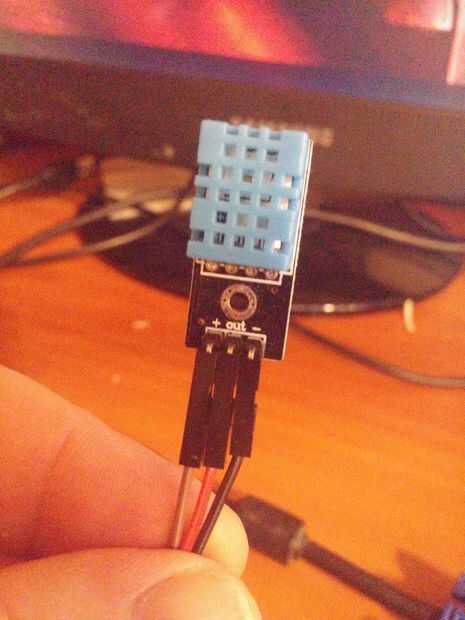

Nota: Cuando DHT11 fue conectado al pin de 5V, no dio salida de temperatura (grados 2-3 más). Supongo que podría ser resultado de posible sobrecalentamiento del sensor con una tensión demasiado alta, aunque es clasificada 3V-5V. Por lo que se está conectado a 3.3V pin y da valores razonables (como puede ser DHT11 - próximo proyecto tendrá DHT22 combinado de temperatura y humedad, o DS18B20 para temperatura solamente).
