Arduino Nano con DHT11, RTC DS1307 y LCD 16 x 2 (2 / 4 paso)

Paso 2: Instalación del Software - Visuino

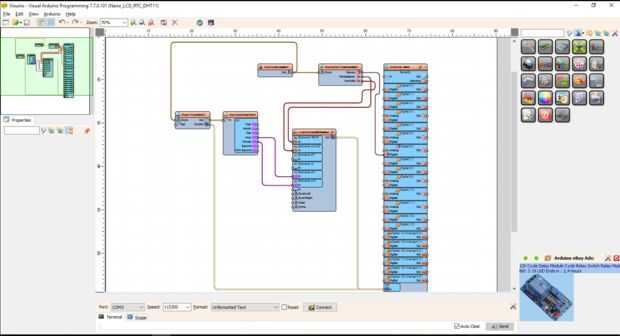

Software está configurado con Visuino. En este momento, la única manera para mí hacer cualquier cosa con Arduino en todos... :-)

En Visuino he cambiado junta a Nano y añadió mis componentes: DHT sensor y reloj RTC, pantalla LCD I2C. RTC y LCD conectados al puerto I2C, y DHT está conectado a 6 Digital.

En LCD he levantado campos analógicos para temperatura y humedad de DHT sensor (4 caracteres tamaño con precisión 1, DHT11 sensor no es muy preciso), campo de uno texto para el signo de porcentaje y uno definir el carácter en el cual he hecho signo de grado. Campos de temperatura y grado de señal están en fila 0, humedad y los campos de signo de porcentaje son en fila 1.

También hay campos de texto para horas, minutos y muestra de colon, donde los campos para horas y minutos son dos caracteres de tamaño, y campo de signo de dos puntos sólo uno. Estos campos se fijan a las columnas 11 (horas), 13 (dos puntos) y 14 (minutos) y define como fila 1. Datos de horas y minutos son siempre de fecha decodificar componente que es RTC elemento conectado.

Lo que no he averiguado cómo hacer es añadir cero a horas y minutos con Visuino. Pero lo Hare :-)
