Arduino Nano con Ethernet Shield (1 / 5 paso)

Paso 1: partes

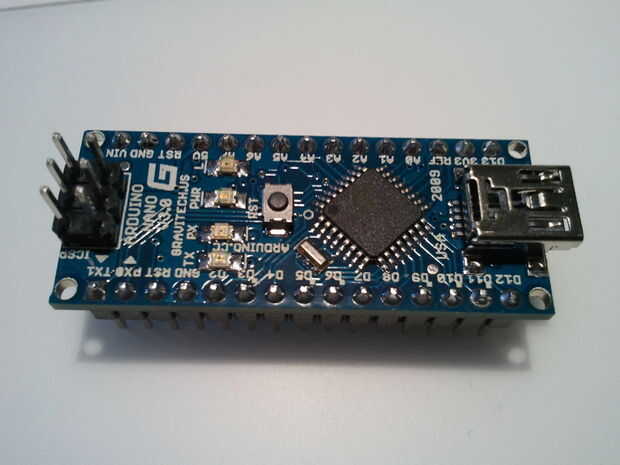

1 Arduino Nano. (si tienes un Arduino Uno, apenas enchufe y ya está - sin la necesidad de este instructable!)

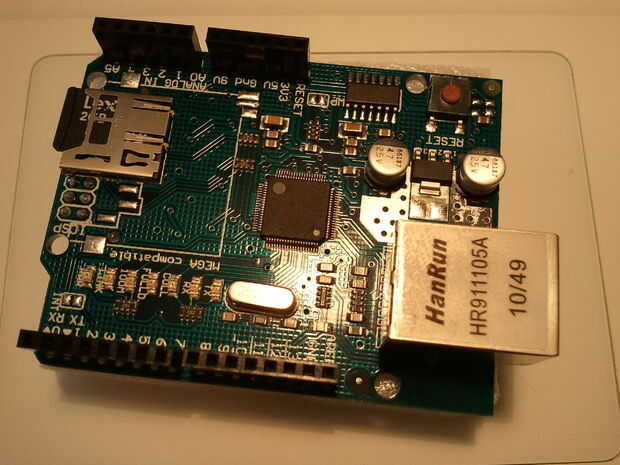

1 protector de Ethernet con ranura para tarjeta SD, con chip de w5100 Wiznet. El w5100 es apoyado directamente por las bibliotecas de Arduino, que podrían ahorrar mucho dolor programación.
5 cables de conexión de m-m.
1 protoboard
1 tarjeta micro SD
un par de tarjetas o una hoja de papel (para asegurarse de que accidentalmente no cortocircuite las clavijas en el escudo)

Para el software necesita el software de Arduino 1.0 (www.arduino.cc - haga clic en el enlace de descarga).

El Nano es esencialmente lo mismo que un Uno excepto es mucho más pequeño y tiene pins macho encabezado por debajo de ella - perfecto para enchufar en un protoboard. Usted puede comprar escudos ethernet específicamente para el Nano, como resulta, pero pueden ser más caros.

En la compra de la pantalla, tenga en cuenta que algunos no tienen compatibilidad con tarjetas SD. Opté por comprar con la tarjeta SD-fue sólo unos cuantos dólares extras y puede ser útil para muchos otros proyectos (registro de datos, por ejemplo). También permite por ejemplo de Consejo ethernet mucho más avanzado!

Precio total de todo, si a partir de cero, es menos de $50 en eBay, pero estoy asumiendo que la mayoría de la gente busca en tutoriales como este ya tengo muchas de las partes como el Arduino, protoboard y los cables. Ya tuve un Nano, protoboard, cables e incluso la micro SD (en mi celular, pero vino de una cámara mayor, si recuerdo mal). El escudo sí me cuesta $15.

Para poner archivos en la tarjeta SD, necesita alguna manera de conectarlo al ordenador, por supuesto. Para probablemente necesitará un adaptador de tarjeta SD micro a regular. Para mi Macbook también tengo un convertidor de SD a USB ($4 en eBay).
