Arduino Nano con Ethernet Shield (3 / 5 paso)

Paso 3: Conector ICSP de escudo en el Nano

Esta es la parte donde tienes que tener un poco más cuidado. En este momento no tienen poder a la board.

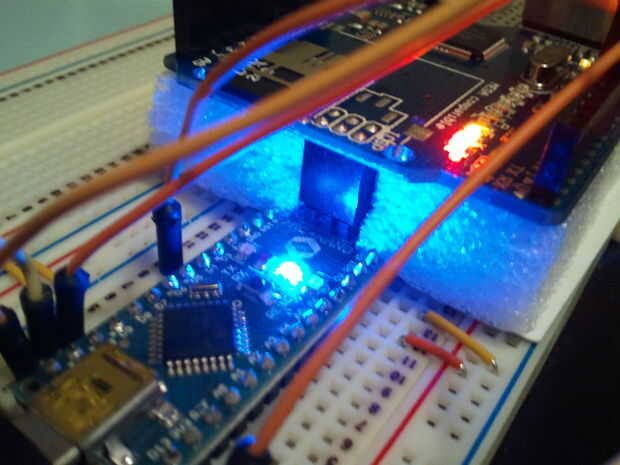

El escudo puede conectarse de 2 formas. Una forma cubre el Nano, el otro no. Necesita conectar el escudo para que el Nano es aún visible. Esto resulta bien, ya que da acceso completo a las conexiones del Nano de esa manera.
También asegúrese de que obtener los 6 terminales conectados.

Porque pernos del protector están expuestos debajo, pongo unas tarjetas de visita por debajo para asegurar que los pernos accidentalmente no se pueden conectar con el bus de alimentación (puede utilizar papel o plástico duro demasiado).
