Arduino Nano: Con resistencia de pull-up de Visuino (6 / 6 paso)

Paso 6: Y jugar...

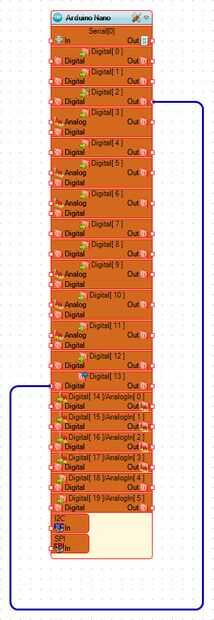

En el cuadro 1 vemos el diagrama completo de Visuino.

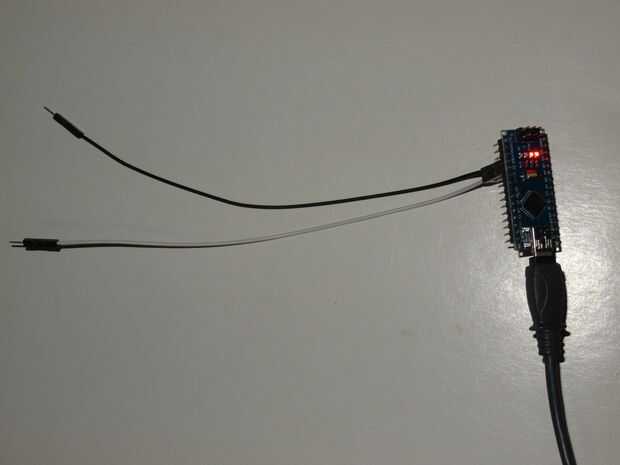

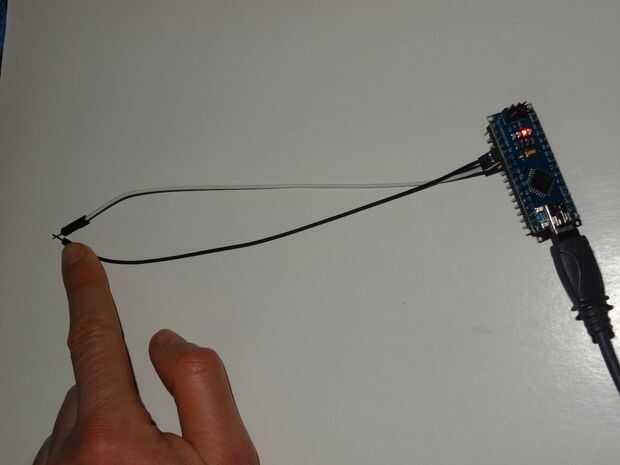

Si ejecuta el proyecto, cuando los cables no están conectados el Pin 13LED ON(foto 2), si conectas los cables, el LED dará vuelta apagado (foto 3)

¡ Felicidades! Han aprendido cómo utilizar la funcionalidad de la Resistencia de pull-up de los pines digitales de tu Arduino.

También es el proyecto Visuino, que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
