Arduino Nano: Con Sensor de resistencia pasiva de la foto de Visuino (6 / 11 paso)

Paso 6: Y jugar...

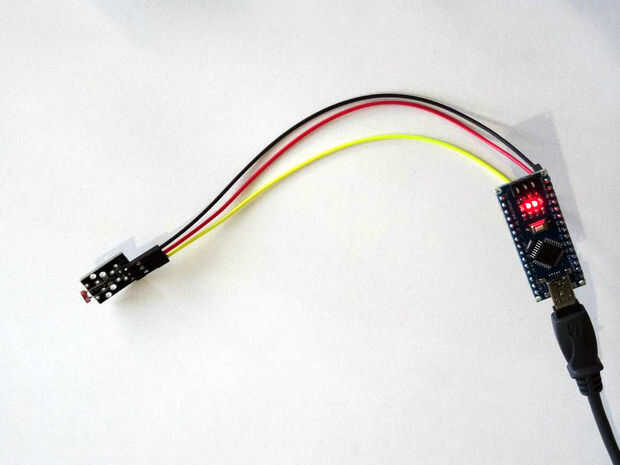

Cuadro 1 se muestra el proyecto de ejecución.

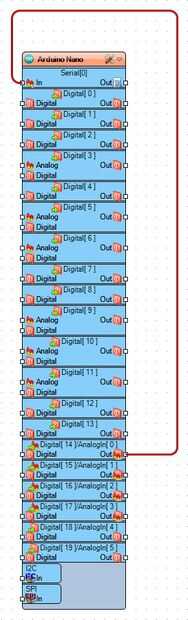

Cuadro 2 muestra el diagrama completo de Visuino.

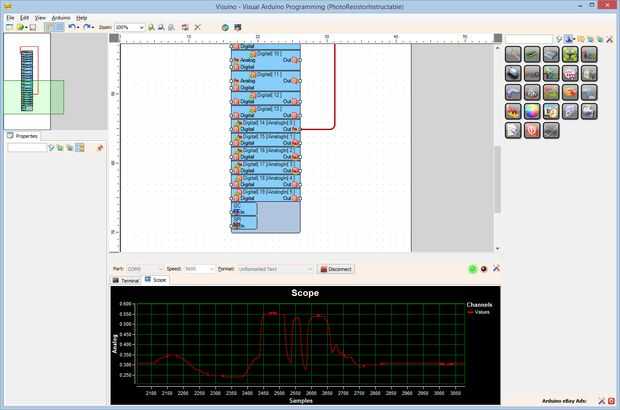

En Visuino, haga clic en la ficha ámbito, seleccione Puerto seriey haga clic en el botón de conectar (foto 3)

Debería ver los datos del sensor trazado sobre el alcance (cuadro 4)

Si cubres el fotoresistor, observará que el valor está aumentando, y si se apunta a la luz, está disminuyendo. La razón es que el fotoresistor en este módulo se ha conectado a tierra como se verá en el siguiente paso.
