Arduino Nano: Con Sensor de resistencia pasiva de la foto de Visuino (7 / 11 paso)

Paso 7: Opción 1: corregir la señal de interruptor de alimentación y tierra

Cuadro 1 cómo cómo está conectado el fotoresistor en este módulo.

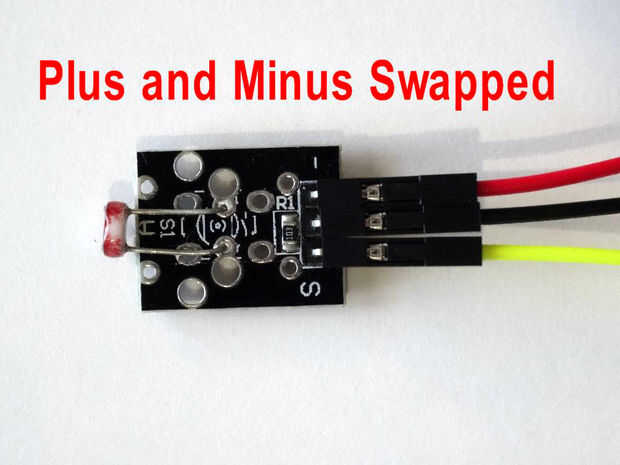

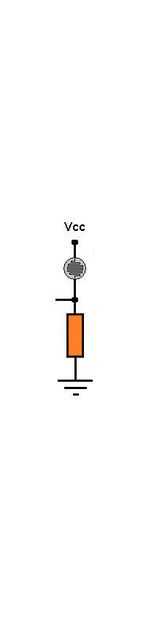

Puesto que se trata de un módulo de pasivo - no hay otros elementos al lado de la fotorresistencia y otro una resistencia, se pueden cambiar la alimentación y tierra (foto 2) y la convertirá en la conexión como se muestra en la imagen 3

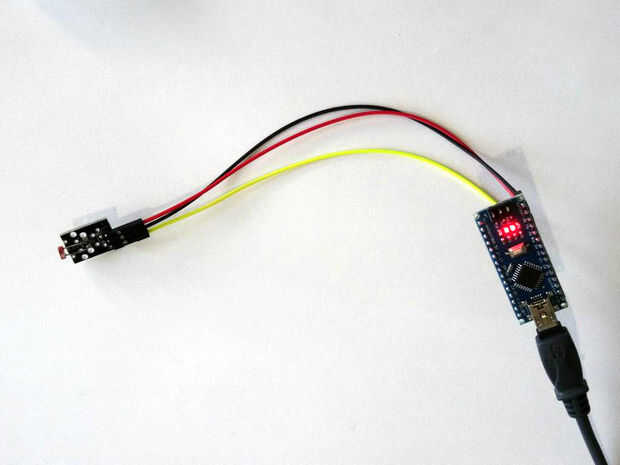

Cuadro 4 se muestra el proyecto recién conectado.

Si se conecta a él con Visuinocomo se muestra en el paso anterior, verás que esta vez que el valor aumentará si aumenta la luz en la fotorresistencia.
