Arduino Nano con sensor DHT y OLED (3 / 6 paso)

Paso 3: cableado

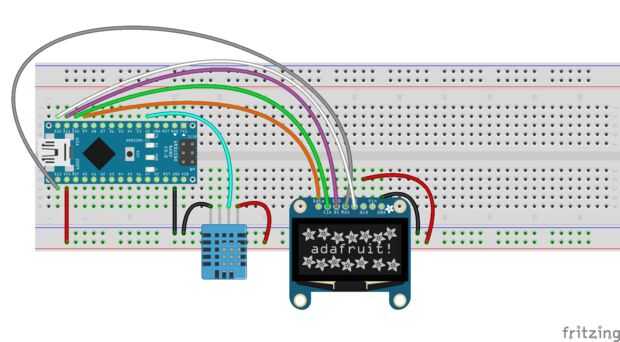

Compruebe hacia fuera la imagen de Fritzing para el cableado.

Pantalla OLED de cableado:

Pantalla / Arduino

GND / GND

Vin / 3,3 v (en mi caso, cuando utilizar Adafruit conectarlo a 5V)

Datos (mosi) / D9

CLK / D10

D/C / D11

RST / D13

CS / D12

DHT11 cableado:

VCC / 3, 3V

Datos / D2 el Arduino Nano

GND / GND
