Arduino Nano con WIZ550io = Internet fácil (2 / 5 paso)

Paso 2: Realizar las conexiones

Nota: antes de conectar todos los cables, es una buena idea para la primera carga el ejemplo del servidor Web en tu Arduino, para asegurarse de que no hay ningún firmware existente en lo que podría causar problemas con su WIZ550io.

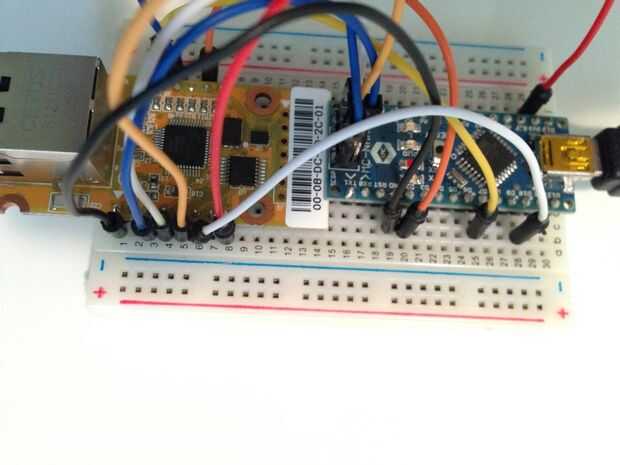

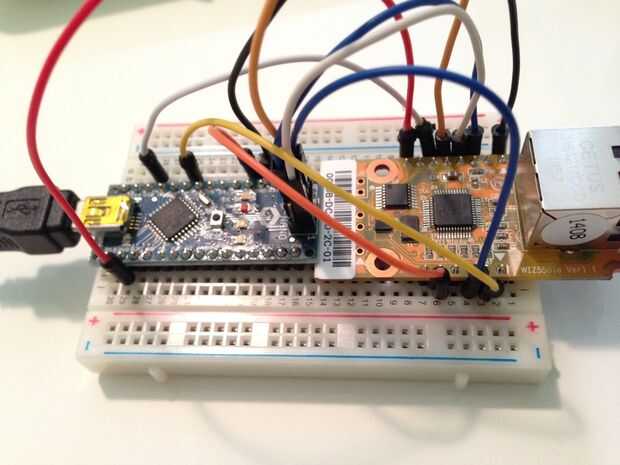

1. pop el Arduino Nano y el módulo de WIZ550io en un protoboard. Pongo de nuevo a la parte posterior (ver fotos) para permitir que el cable de USB y el cable de Ethernet a ambos fácilmente ser enganchadas. Como se puede ver en las fotos, mi protoboard idealmente habría sido más 1 fila!

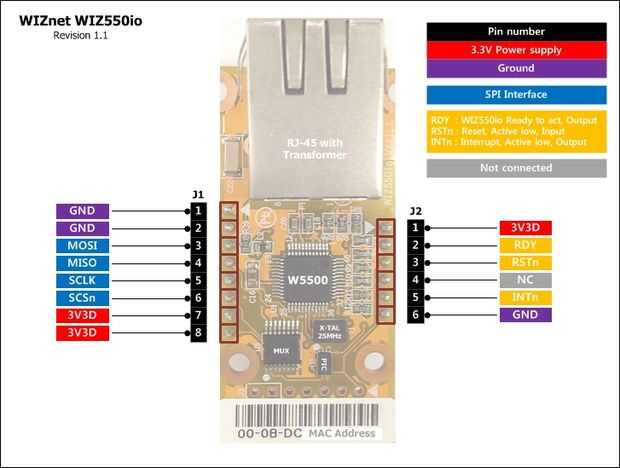

2. conexión de 9 pines:

Arduino - WIZ550io

(5 M-M cables de jumper)

3c3 - J1.8

GND - J1.1

D2 - J2.5 (INT)

D7 - J2.2 (RDY)

D10 - J1.6 (SCS)

(SPI necesita 4 hilos de puente F-M)

SPI.1 - J1.4 (MISO)

SPI.3 - J1.5 (SCK aka SCLK)

SPI.5 - J2.3 (RST)

SPI.4 - J1.3 (MOSI)

Nota: spi.2 (VDD) - no conecte! Esto es 5v y la Junta WIZ necesita 3.3v

Ver la imagen SPI arriba para ver el orden de los pines en el Arduino Nano. Además, la Junta sí mismo debería tener un dígito 1 por el pin número 1. Este debe ser el pin exterior del lado del pin VIN.
