Arduino Nano: Conexión de interruptor de la foto (optoacoplador ranurado) con Visuino (12 / 12 paso)

Paso 15: Y jugar...

  1. Generar, compilar y cargar el código de Arduino como hiciste en el paso 5
  2. Si usted alimentar el Arduino y lugar obstáculo para bloquear el haz de luz del sensor, el LED en el Pin 13 de la placa Arduino se encenderá como se ve en el video. Si quita el obstáculo, el LED se apagará.

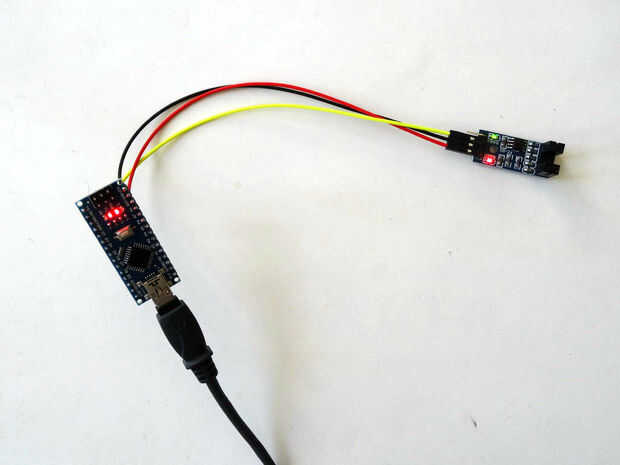

Cuadro 1 se muestra el proyecto terminado y conectado con un optoacoplador con salida digital y LM393 comparador

En el cuadro 2 puede ver el diagrama completo de Visuino.

También es el proyecto Visuino, que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com

Si tienes algo de ruido del pin digital, también puede Agregar componente Botón Debounce , igual como se hizo en el paso 9 o en este Instructable.
