Arduino Nano: Humedad y temperatura DHT11 instrumentación Visual con Visuino (12 / 12 paso)

Paso 12: Y jugar...

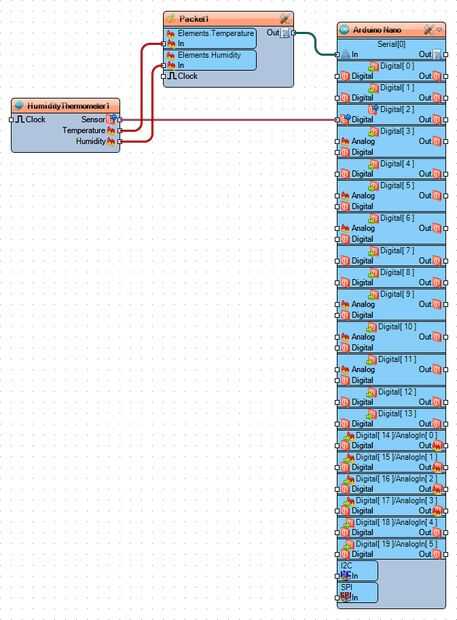

  1. En Visuino Seleccione el puerto y haga clic en el "formato:" desplegable cuadro y seleccione Packet1(foto 1)

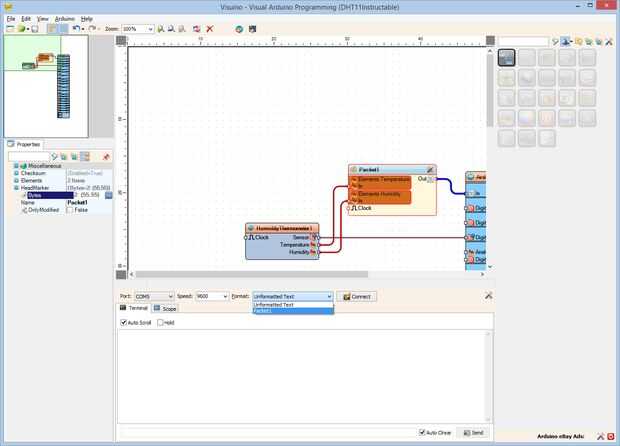

  2. Haga clic en el botón "Connect" (foto 2)

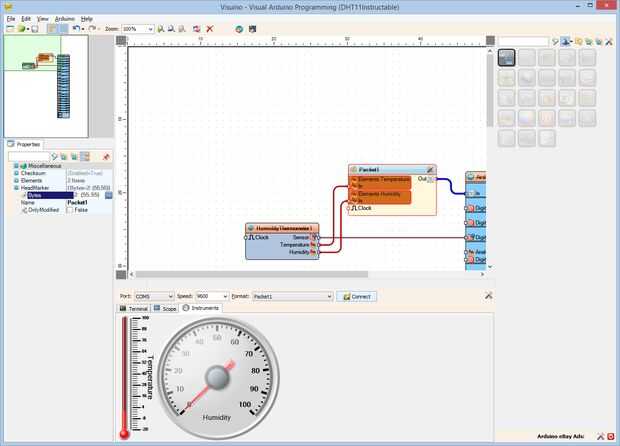

  3. Si selecciona la pestaña de "instrumentos", usted verá el termómetro y el indicador que muestra la temperatura y la humedad (cuadro 3)

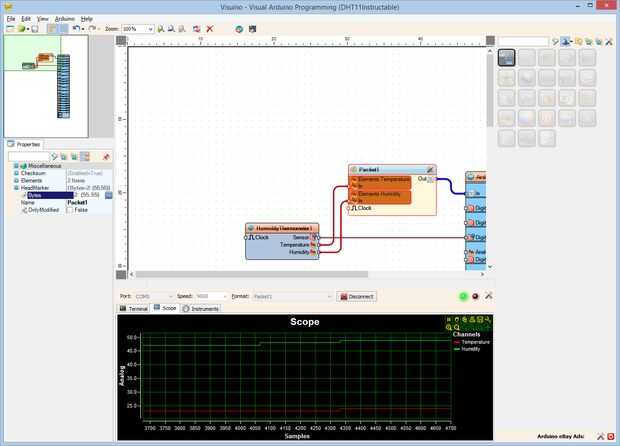

  4. Si selecciona la pestaña "alcance", se verá el alcance trazado la temperatura y la humedad con el tiempo (cuadro 4)

Puede ver el sensor de humedad y temperatura conectado y funcionando en el cuadro 5.

¡ Felicidades! Han creado una temperatura y humedad proyecto de Arduino, con Visual de instrumentaciónde medición.

En el cuadro 6 puede ver el diagrama completo de Visuino .

También es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
