Arduino Nano: Sencillo SSD1306 I2C análogo exhibición de OLED con Visuino (7 / 7 paso)

Paso 7: Y jugar...

Felicitaciones ! Has completado el proyecto.

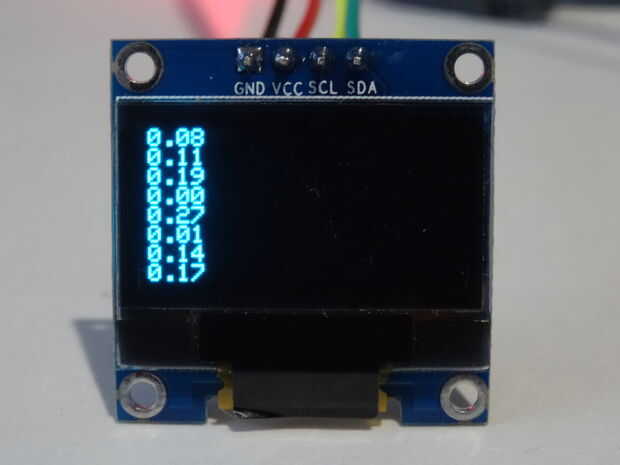

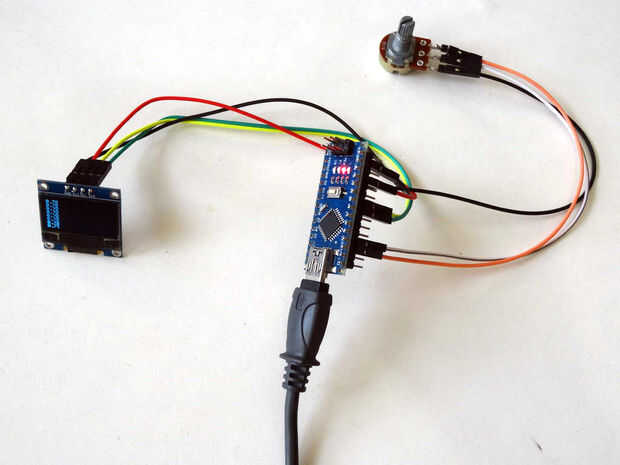

Foto 1 y el Video muestran la conectado y con proyecto. El valor analógico del Pin analógico 0 comience a imprimir en la pantalla OLED como se ve en el Video y la foto 2 . Si girar el potenciómetro se cambian los valores.

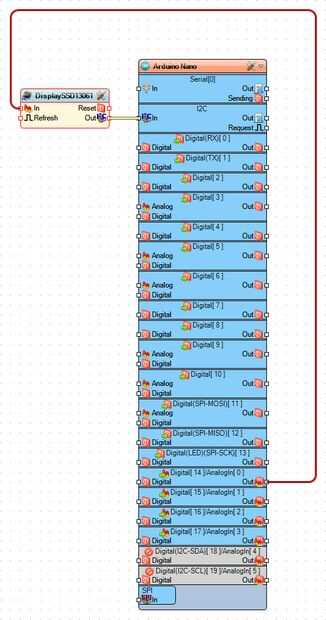

En el cuadro 3 puede ver el diagrama completo de Visuino .
También es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
