Arduino Nano: Sensor acelerómetro giroscopio MPU9250 brújula I2C con Visuino (11 / 11 paso)

Paso 11: Y jugar...

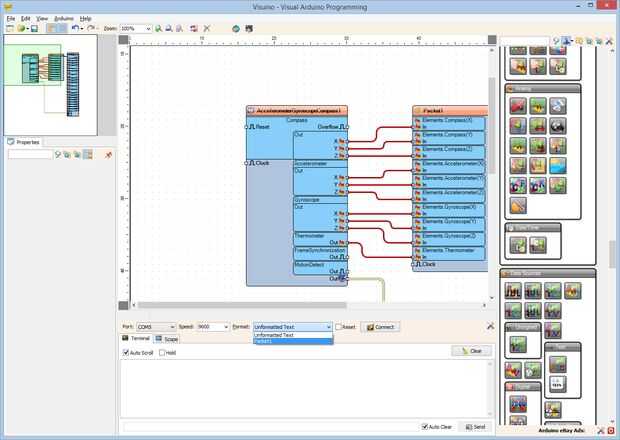

  1. En Visuino Seleccione el puerto y haga clic en el "formato:" desplegable cuadro y seleccione Packet1(foto 1)
  2. Haga clic en el botón "Connect" (foto 1)

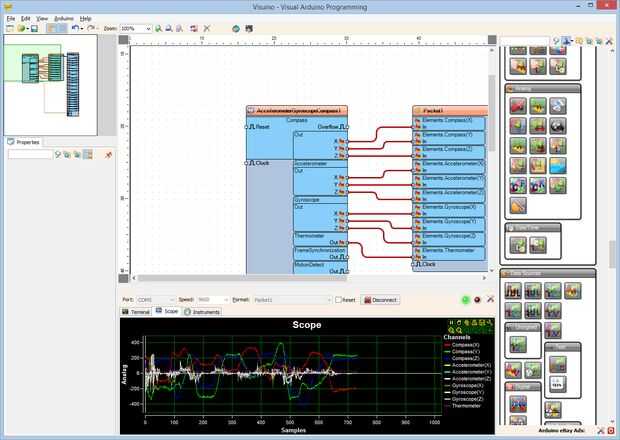

  3. Si selecciona la pestaña "alcance", se verá el alcance conspiración X, Y, Z valores desde el acelerómetro, el giroscopio y brújula, así como la temperatura en el tiempo (cuadro 2)

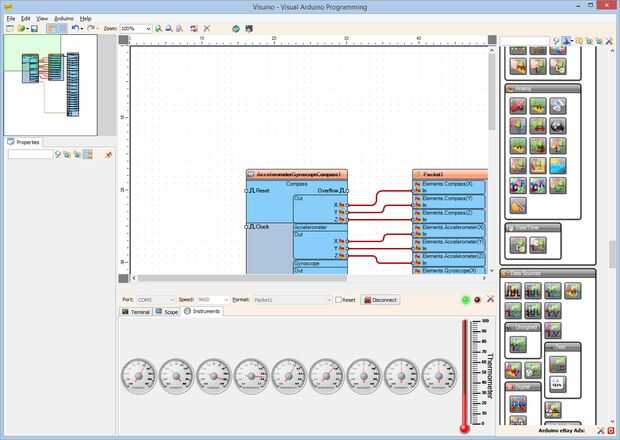

  4. Si selecciona la pestaña de "instrumentos", usted verá el termómetro y los indicadores que muestran la misma información (foto 3)

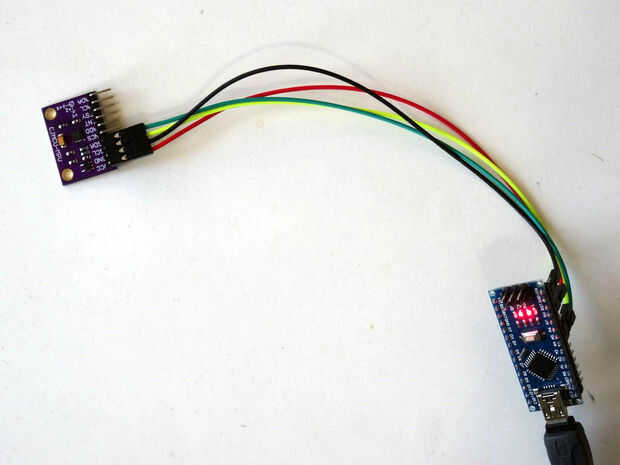

Puede ver lo conectado y funcionando MPU9250 acelerómetro, giroscopio y brújula sensor en cuadro 4.

¡ Felicidades! Han creado un MPU9250 acelerómetro, giroscopio y brújula proyecto de Arduino, con Visual de instrumentaciónde medición.

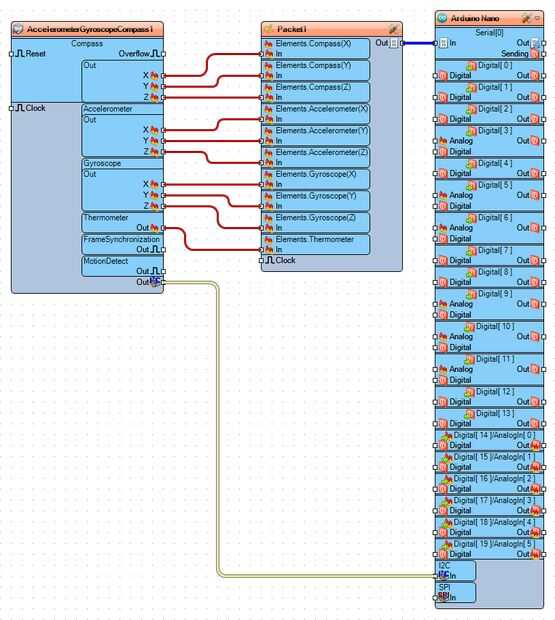

En la foto 5 puedes ver el diagrama completo de Visuino .

También es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
