Arduino Nano: Sensor acelerómetro giroscopio MPU9250 brújula I2C con Visuino (5 / 11 paso)

Paso 5: En Visuino: agregar y conectar componentes de paquetes

Para enviar todos los datos de canales por puerto serie de Arduino podemos utilizar el componente de paquete a paquete los canales juntos y mostrar en el ámbito e indicadores en Visuino:

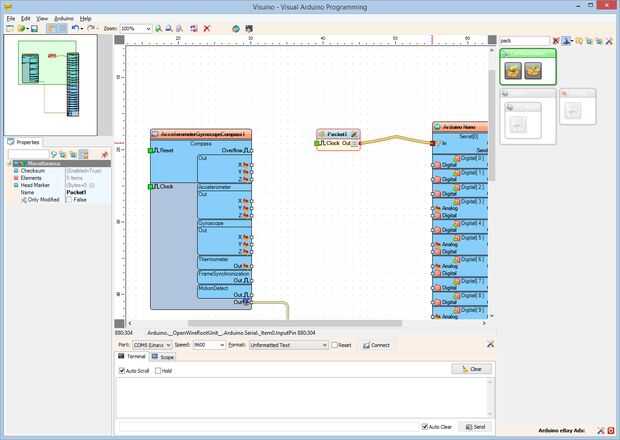

  1. Tipo "paquete" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "paquete" (foto 1) y caer en el área de diseño

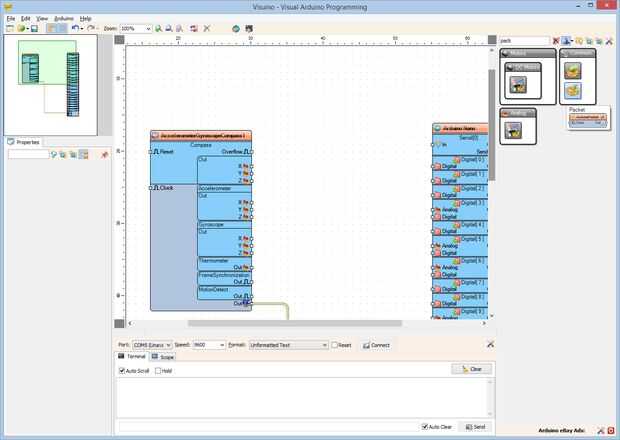

  2. Conectar la clavija de salida "hacia fuera" del componente Packet1 en el "en" perno de la entrada del canal "serie [0]" de "Arduino"componente (cuadro 2)
