Arduino Nano: Sensor acelerómetro giroscopio MPU9250 brújula I2C con Visuino (7 / 11 paso)

Paso 7: En Visuino: configurar la visualización de los elementos del paquete para el termómetro

El Visuino por defecto puede mostrar los elementos analógicos del componente paquetes en calibres. Sin embargo es bueno para mostrar la temperatura en el termómetro. Visuino permite la personalización de la forma que se visualizan los elementos analógicos.

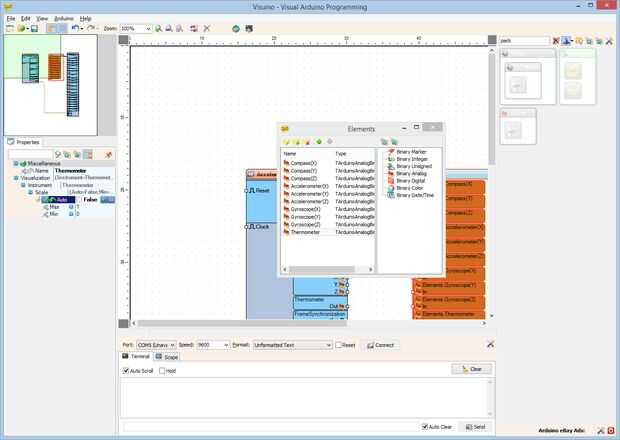

  1. En el editor de elementos, seleccione el último elemento analógico llamado "termómetro" (foto 1)

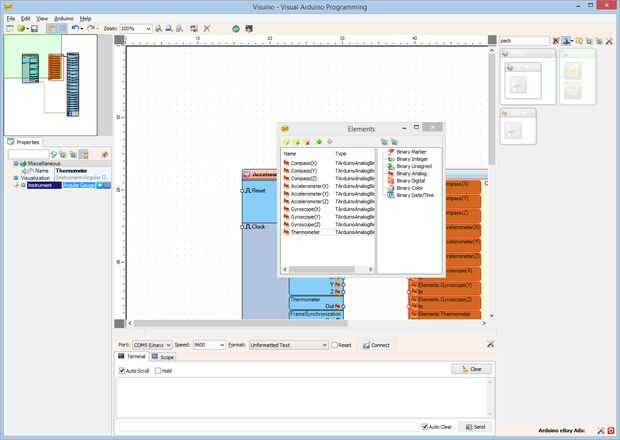

  2. En el Inspector de objetos, seleccione la propiedad de "instrumento" y haga clic en el botón "Flecha abajo" al lado de su valor (foto 1)

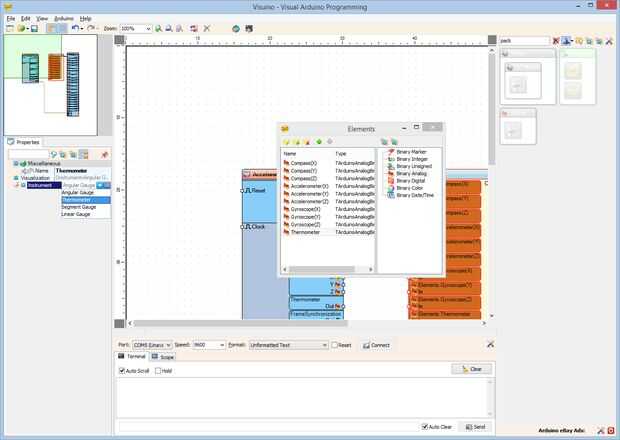

  3. De la caja de la gota abajo seleccionar "termómetro" (foto 2)
  4. En el Inspector de objetos ampliar la propiedad de "instrumento", entonces la sub-propiedad de "escala" (imagen 3)
  5. En el Inspector de objetos establezca el valor de la propiedad el "Auto" de la "escala" en falso (cuadro 3) esto deshabilitará el auto para el termómetro
  6. En el Inspector de objetos conjunto sub-propiedad "Max" de la "escala" a 100 (cuadro 4) se configurará el termómetro para tener una escala de 0 a 100
