Arduino Nano: Teclado de matriz de I2C PCF8574/PCF8574A GPIO y Visuino (11 / 11 paso)

Paso 11: Y jugar...

¡ Felicidades! Has completado el proyecto.

Cuadro 1 muestra los conectados y con proyecto.

Si abres Terminal Serial en el IDE de Arduino o Visuinoy comienzo escribiendo en el teclado, verá los personajes tipo aparecen en el terminal serie (foto 2)

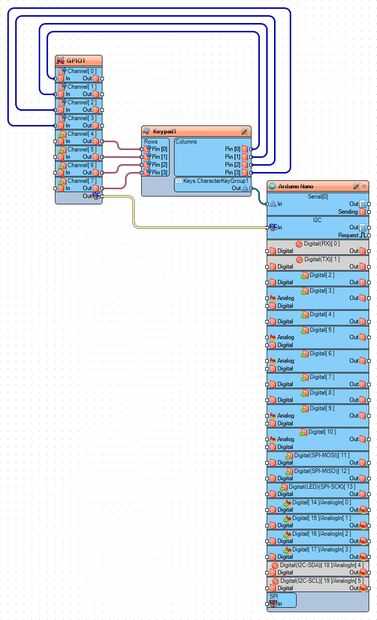

En el cuadro 3 puede ver el diagrama completo de Visuino .
También es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
