Arduino Nano: Temperatura DHT11 un I2C de humedad pantalla LCD 2 X 16 Visuino (7 / 13 paso)

Paso 7: En Visuino: agregar y configurar elementos de texto y valor analógico para mostrar la temperatura y humedad

Añadiremos un campo de texto con la descripción del valor y el campo analógico se muestra el valor de los valores de temperatura y humedad.

Primero añadimos los campos Descripción y valor de la temperatura:

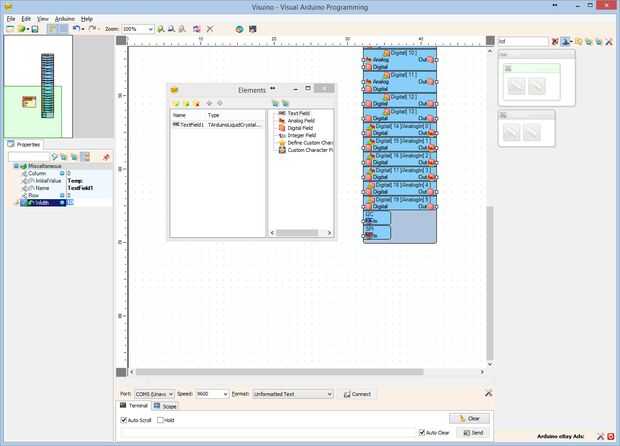

1. Agregar campo de texto para el texto de descripción de temperatura haciendo doble clic en el "Campo de texto" en la ventana derecha del editor de "elementos" (foto 1)
2. En el Inspector de objetos, establezca la propiedad de "InitialValue" del elemento "temperatura:" (foto 1) - Esto especifica el texto que se mostrará
3. En el Inspector de objetos establezca la propiedad "Width" del elemento en 10 (foto 1) - esto se especifica que el campo de texto será no mayor que 10 caracteres

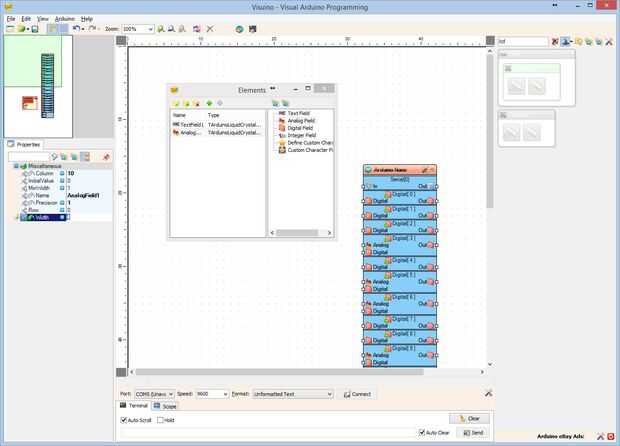

4. Agregar campo analógico para la temperatura valor haciendo doble clic en el "Campo analógico" en la ventana derecha del editor de "elementos" (foto 2)
5. En el Inspector de objetos, establezca la propiedad de "columna" del elemento a 10 (foto 2) - Esto especifica la columna a partir del campo
6. En el Inspector de objetos, establezca la propiedad de "precisión" del elemento a 1 (cuadro 2) - esto especificará el número de dígitos después del punto decimal
7. En el Inspector de objetos establezca la propiedad "Width" del elemento 4 (foto 2) - esto se especifica que el campo será no mayor que 4 personajes

A continuación vamos a repetir los mismos pasos para la humedad:

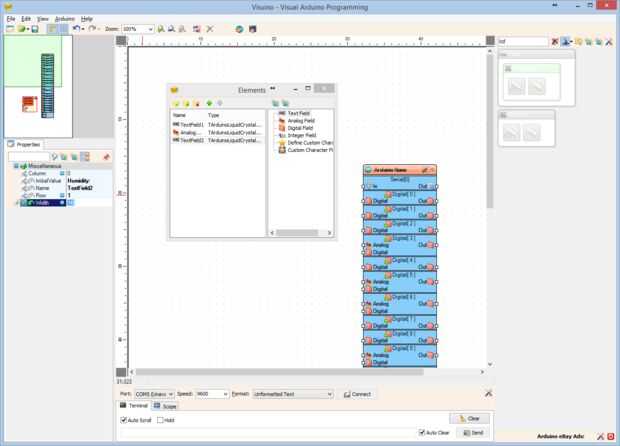

1. Agregar campo de texto para el texto de descripción de humedad haciendo doble clic en el "Campo de texto" en la ventana derecha del editor de "elementos" (imagen 3)
2. En el Inspector de objetos, establezca la propiedad de "InitialValue" del elemento "humedad:" (imagen 3)
3. En el Inspector de objetos establezca la propiedad de "fila" del elemento a 1 (cuadro 3), esto se especifica que el campo aparecerá en la segunda fila de la pantalla
4. En el Inspector de objetos, establezca la propiedad de "anchura" del elemento a 10 (cuadro 3)
5. Agregar campo analógico para el valor de humedad haciendo doble clic en el "Campo analógico" en la ventana derecha del editor de "elementos" (foto 4)
6. En el Inspector de objetos, establezca la propiedad de "columna" del elemento a 10 (cuadro 4)
7. En el Inspector de objetos, establezca la propiedad de "precisión" del elemento a 1 (foto 4)
8. En el Inspector de objetos, establezca la propiedad de "fila" del elemento a 1 (foto 4)
9. En el Inspector de objetos, establezca la propiedad de "anchura" del elemento 4 (foto 4)
