Arduino Nano: Temperatura DHT11 un I2C de humedad pantalla LCD 2 X 16 Visuino (8 / 13 paso)

Paso 8: En Visuino: Añadir y configuración personalizada elemento de forma de símbolo de grados para la temperatura

La pantalla LCD no tiene símbolo de grado, por lo que vamos a definir nuestra propia. Para ello, primero se define un símbolo y luego mostrarlo.

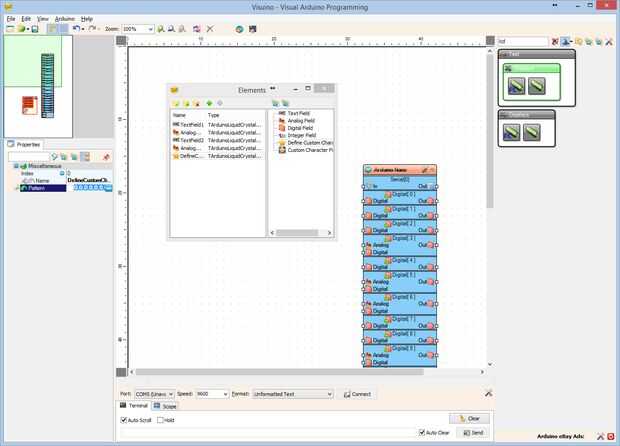

1. Agregar campo para definir un caracter personalizado haciendo doble clic en "Definir carácter personalizado" en la ventana derecha del editor de "elementos" (foto 1)
2. En el Inspector de objetos, seleccione la propiedad de "patrón" y clic en el botón "..." a continuación su valor (foto 1)

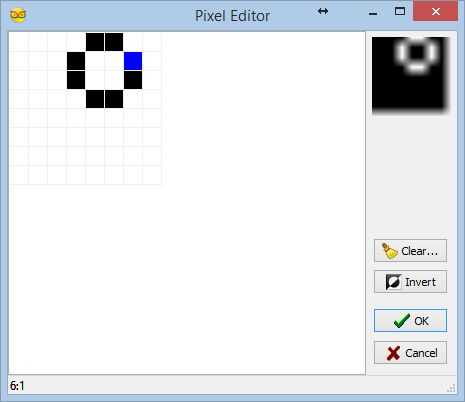

3. En el Editor de píxeles, dibuja la figura del símbolo de grados como se muestra en el cuadro 2. Usted puede utilizar el ratón o las flechas para moverte y la tecla "barra espaciadora" para establecer o borrar un píxel
4. Cierre el cuadro de diálogo haciendo clic en el botón "OK" (foto 2)

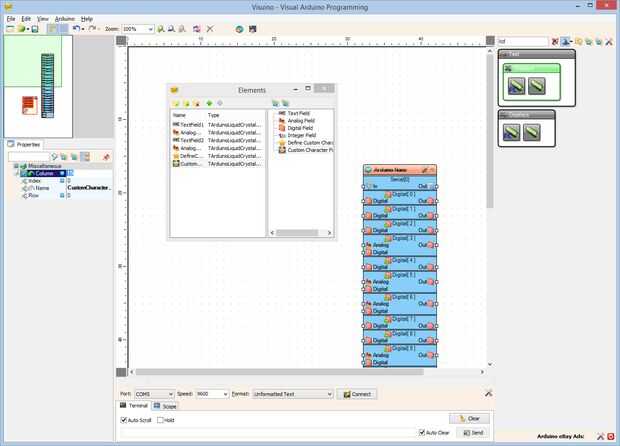

5. Agregar un campo de mostrar el carácter personalizado en lugar específico haciendo doble clic en el "Campo de carácter personalizado" en la ventana derecha del editor de "elementos" (imagen 3)
6. En el Inspector de objetos, establezca la propiedad de "columna" del elemento a 15 (cuadro 3)
