Arduino Nano y Visuino: Control de 2 motores paso a paso con Joystick (8 / 11 paso)

Paso 8: En Visuino: agregar y conectar componentes muertos zona escala analógica

Los pines analógicos donde está conectado el Joystick generar valores normalizados entre 0.0 y 1.0. Tenemos que convertirlos a +/-300 pasos por segundo. Puesto que el Joystick no es muy preciso cuando en posición central liberado, queremos una pequeña zona alrededor del centro a considerar 0.5, así que tenemos que introducir "Zona muerta":

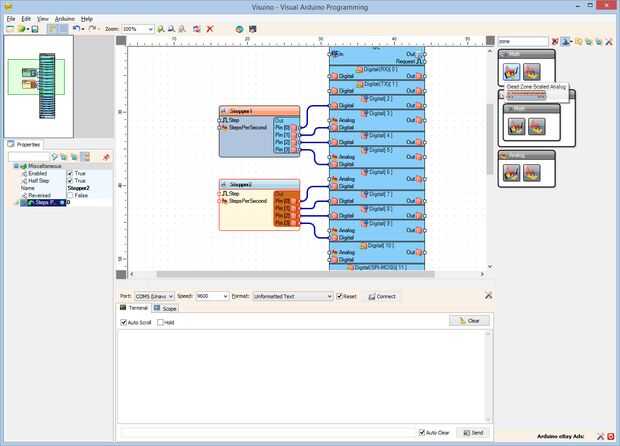

  1. Tipo "zona" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Dead zona escala analógica" (foto 1) y caer a dos de ellos en el área de diseño

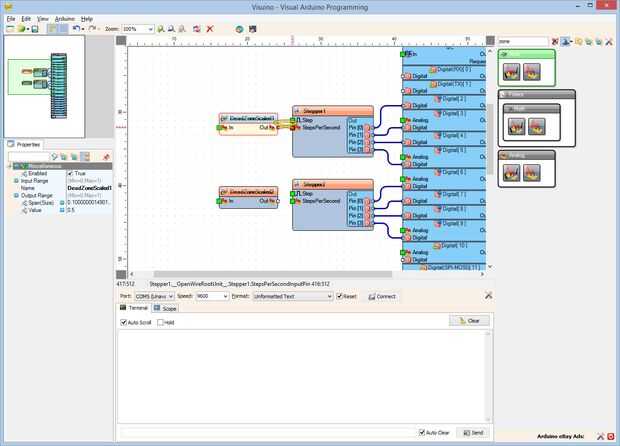

  2. Conectar la clavija de salida "hacia fuera" del componente DeadZoneScaled1 en la clavija de entrada de "StepsPerSecond" del componente Stepper1 (foto 2)

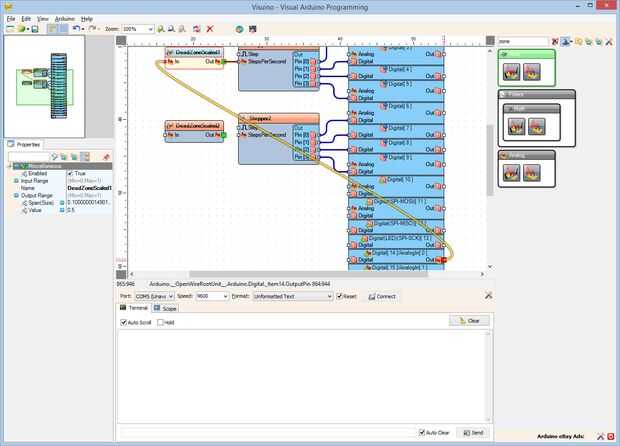

  3. Conectar la clavija de salida "hacia fuera" de la "Digital [14] /analógico [0]" canal del componente Arduino a la "en" entrada de pin del componente DeadZoneScaled1 (foto 3)

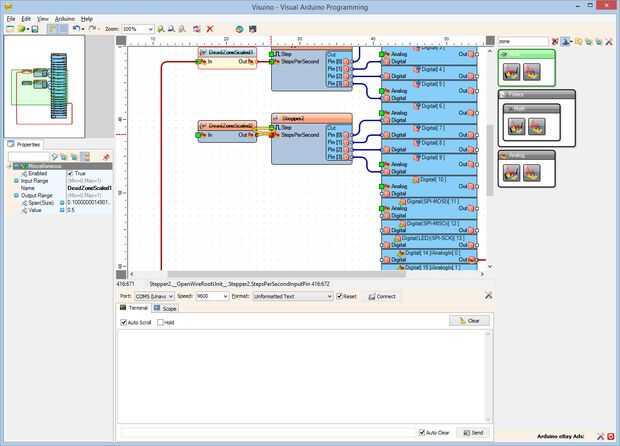

  4. Conectar la clavija de salida "hacia fuera" del componente DeadZoneScaled2 en la clavija de entrada de "StepsPerSecond" del componente Stepper2 (foto 4)

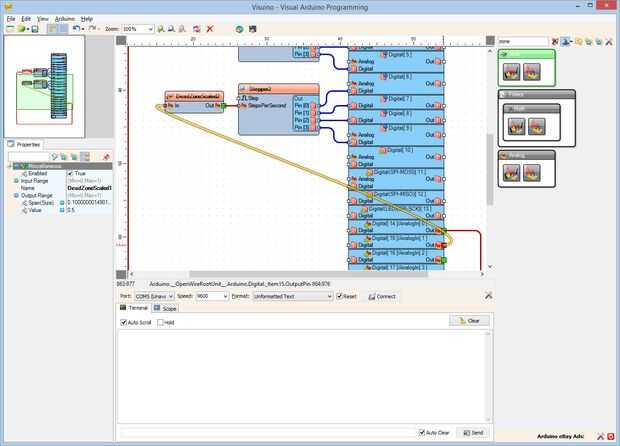

  5. Conectar la clavija de salida "hacia fuera" de la "Digital [15] /analógico [1]" canal del componente Arduino a la "en" entrada de pin del componente DeadZoneScaled2 (cuadro 5)
