Arduino Nano y Visuino: Control de Motor paso a paso con codificador rotatorio (9 / 9 paso)

Paso 9: Y jugar...

¡ Felicidades! Has completado el proyecto.

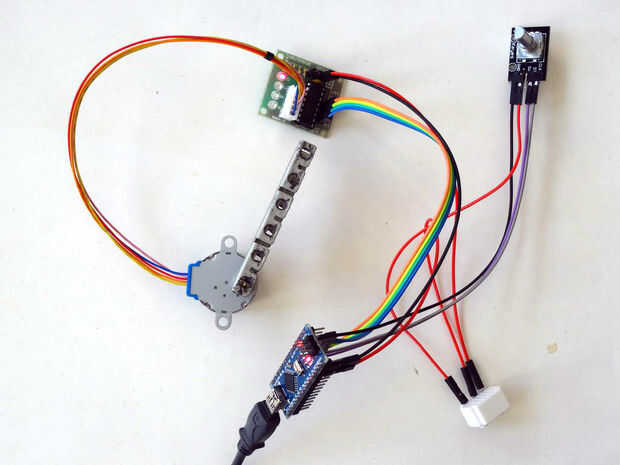

Foto 1 y el Video muestran la conectado y con proyecto.

Si usted gire el Codificador rotatorio, el Motor de pasos girarán en la misma dirección que el codificador como se puede ver en el Video.

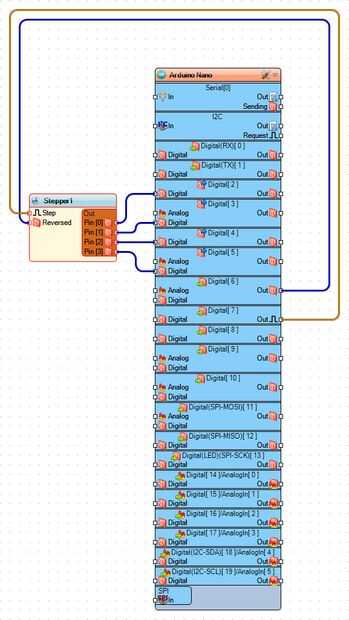

En el cuadro 2 puede ver el diagrama completo de Visuino .

También es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
