Arduino Nano y Visuino: Control de servos con codificador rotatorio (11 / 11 paso)

Paso 11: Y jugar...

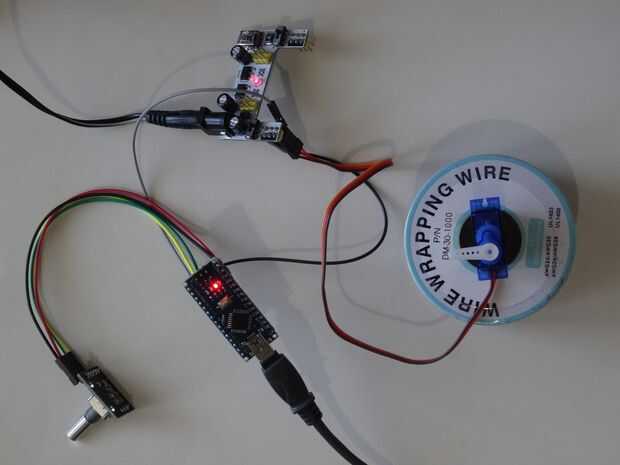

Cuadro 1 muestra los conectados y con proyecto.

Si usted gire el Codificador rotatorio hacia atrás y fuerte, el Servo se mueve en la misma dirección, como se puede ver en el video.

En el cuadro 2 puede ver el diagrama completo de Visuino .
También es el proyecto Visuino , que he creado para este Instructable.

Usted puede descargar y abrir en Visuino: https://www.visuino.com
