Arduino Nano y Visuino: medida de peso con HX711 carga celular amplificador y el ADC (10 / 10 paso)

Paso 10: Y jugar...

¡ Felicidades! Han creado su primera escala Digital con Arduino y elmódulo de Sensor de pesoHX711 ADC.

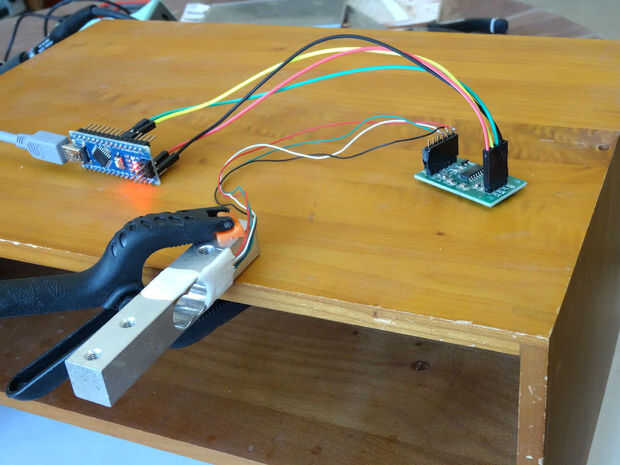

Cuadro 1 muestra los conectados y con proyecto.

El Video muestra el proyecto de ejecución y la terminal de la serie, como diversos pesos se colocan en la celda de carga.

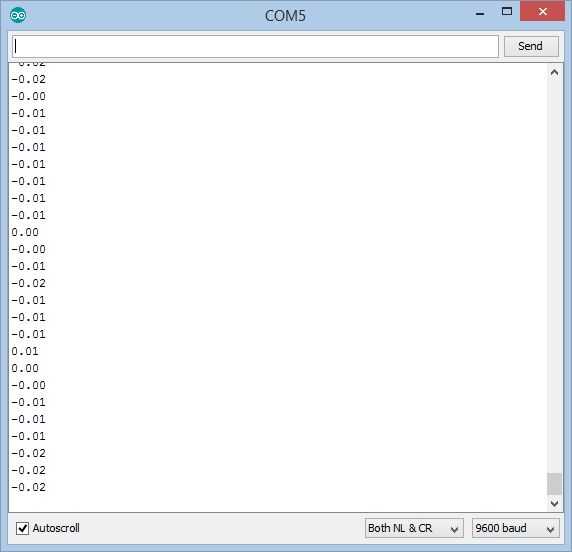

Si abres el Terminal de serie en el IDE de Arduino o Visuino, y no hay ningún peso en la celda de carga, verás valores alrededor de cero aparece (foto 2)

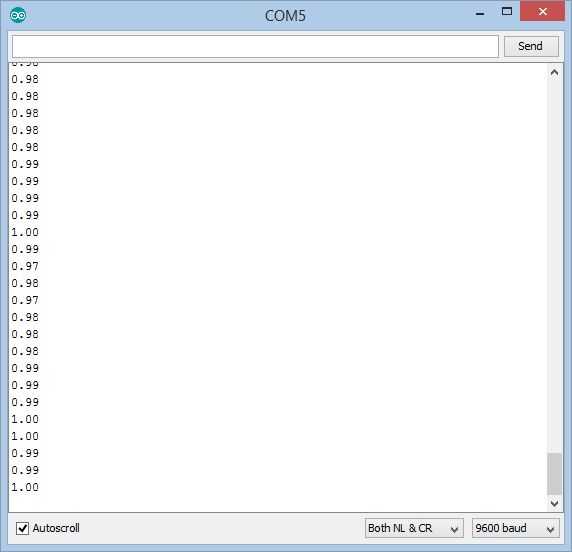

Si pones algo de peso, usted verá que aparece en el terminal (foto 3)

En el cuadro 4 puede ver el diagrama completo de Visuino .
También es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
