Arduino Nano y Visuino: medir la velocidad del Motor (RPM) con optoacoplador y Encoder de disco (9 / 9 paso)

Paso 9: Y jugar...

  1. Generar, compilar y cargar el código de Arduino como hiciste en el paso 6
  2. Si el proyecto de alimentación y conectar al Arduino sobre el puerto serie, como lo hizo en el paso 7, usted verá la velocidad en RPM

¡ Felicidades! Han aprendido a medir la velocidad del motor y convertirla en RPM (revoluciones por minuto).

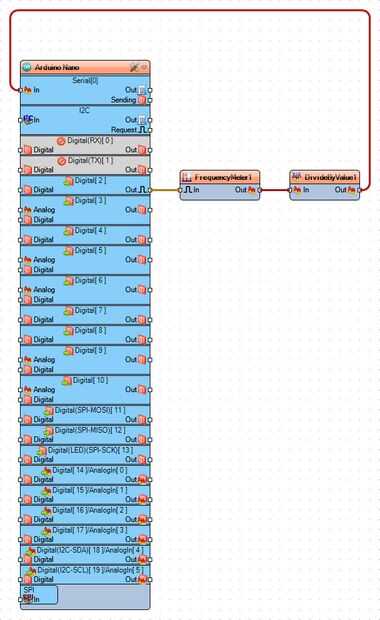

La imagen muestra el diagrama completo de Visuino . En el video puedes ver el proyecto funcionando antes de añadir el dividir por valor. El proyecto final se ve y funciona del mismo modo, excepto los valores visualizados se dividirá por 20.

También es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
