Paso 2: conexión
IMPORTANTE: Se pueden utilizar los pines digitales de 5V normal para los pines de entrada de la nRF24L01, pero se debe utilizar los 3.3V pin como fuente de energía de entrada. Si utiliza 5V en lugar de ello, probablemente se quema el chip, desde 5V está fuera de su rango de 1.9 a 3.6V alimentación.

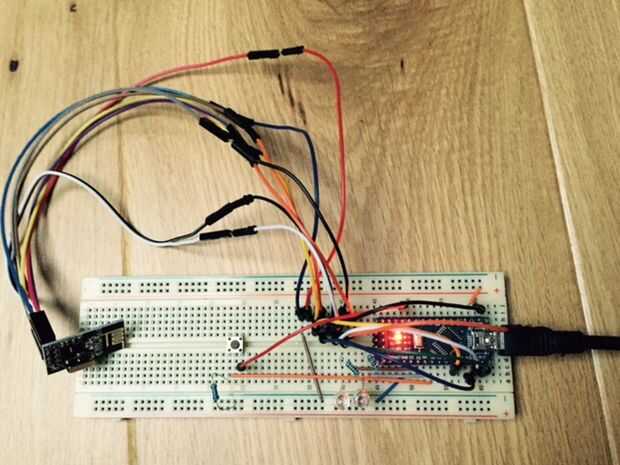

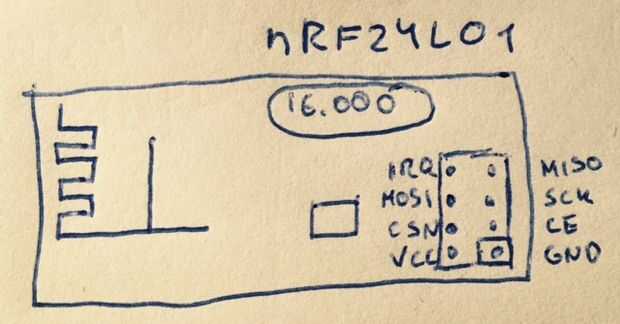

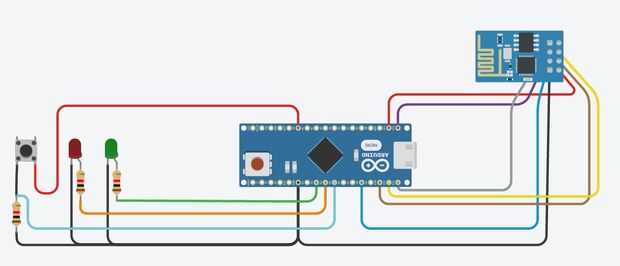

El Arduino nano para conexión de pasador nRF24L01 es como sigue (Observe que puede que necesite conectar diferentemente si utiliza una placa de arduino diferente, consulte la biblioteca de RadioHead):
- VCC - 3.3V
- GND - GND
- CE - D8
- CSN - D10
- SCK - D13
- MOSI - D11
- MISO - D12
- IRQ - no conectado
Además, utilizo D5 para el botón, D4 para el LED rojo y D3 para el verde, cada uno conectado con una resistencia de 220 Ohm.
Para alimentar las placas arduino, puede conectarlos a un puerto USB o a una batería de 9V (batería negativa a GND y positiva a VIN).
