Paso 5: El cableado básico

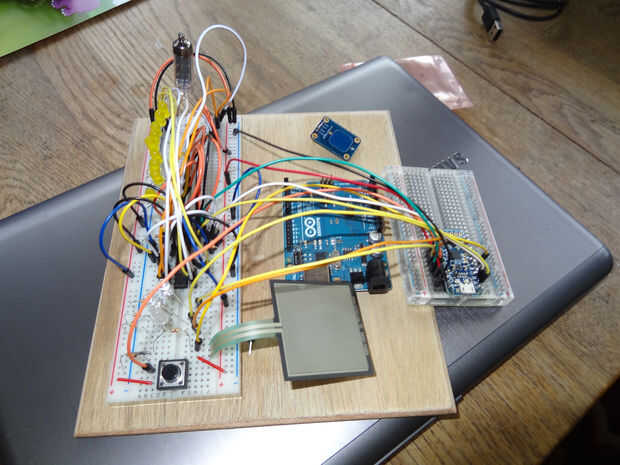

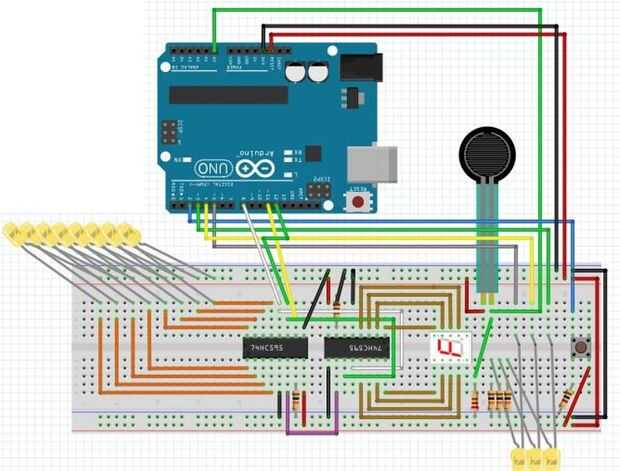

Voy a hacer un mejor Diagrama de cableado (prometo). Aquí está una descripción para el cableado hasta el probador de la personalidad. Utilicé una baratija de Adafruit pero podría utilizar cualquier mayoría Arduino indistintamente.
El registros de cambio y TrinketPro interfaz con 3 hilos más tierra y fuente de tensión
- baratija pin 8 es la clavija de enganche y se conecta al pin 2 del registro de cambio de 1 º
- baratija pin 12 es el pin de reloj y se conecta al pin 3 de dos registros de desplazamiento
- baratija pin 11 es el pin de datos y se conecta al pin 4 de ambos registros de desplazamiento
- PIN 14 del registro de desplazamiento 1 está conectado al pin 2 del segundo registro de cambio (esto es cómo la 'charla')
El resto de los pines en los registros de desplazamiento son:
- Pin 1 a tierra
- pin 5-12 para los LEDs o los filamentos de la numitron
- 13 PIN a tierra
- PIN 14 del 1er turno registro se conecta al pin 2 del segundo registro de cambio
- PIN 15 se conecta con una resistencia de 1kohm a tierra
- pin 16 obtiene la tensión de alimentación (5v)
Hay 4 LEDs en la caja que no son controladas a través de registros de cambio. Uno se conecta a TrinketPro via pin 3 y uno a través del pin 4, y dos (en paralelo) conectan al pin 5. Se utilizan para indicar que el sistema está "midiendo" (pin 3), "wait" (pin 4) o "ready" (pin 5). Pin 5 recibe dos LED porque es en la caja como un indicador y uno está por debajo de la numitron para el ambiente.
El interruptor de contacto momentáneo (botón Inicio) tiene dos cables. Uno (no importa cuál) se conecta al pin 6 de la TrinketPro y el otro se conecta al voltaje de 5v. El plomo a la TrinketPro también tiene un cable separado a tierra utilizando una resistencia de 1kohm.
El sensor de presión tiene dos cables y conecta de la misma manera; un cable va al pin analógico a0 de la TrinketPro y tiene un cable separado a través de una resistencia de 1kohm a tierra. El otro cable se conecta a alimentación de 5v.
He puesto el interruptor entre la pila (cable rojo) y el TrinketPro.
