Paso 7: Placa circuito parte 1

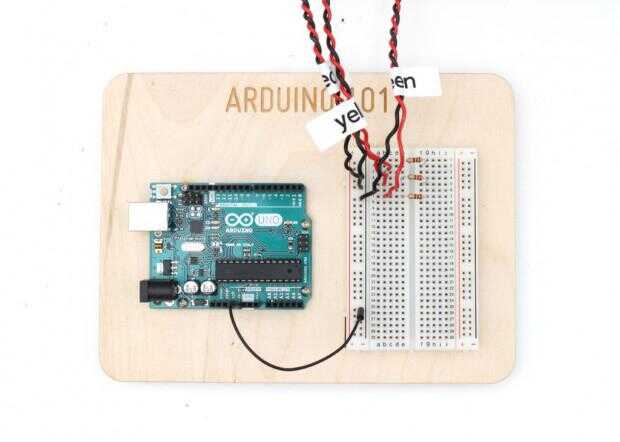

Para este proyecto vamos a desear cada LED a ser controlada por un pin diferente en el Arduino. Esto requiere hacer tres circuitos distintos para cada LED (no te preocupes esto es mucho más fácil de lo que suena). Primero conecte el cable negro de cada LED en el lado negativo (masa) de la placa y ejecutar una forma cable de puente el pin GND en el Arduino al riel negativo de la placa.
A continuación vamos a añadir tres resistencias en el lado positivo de cada LED. Desea resistencias que tienen dos rayas rojas, seguidas por una raya marrón. Coloque la resistencia en el centro de la placa. Esto asegura que los dos extremos de la resistencia no están eléctricamente conectados.

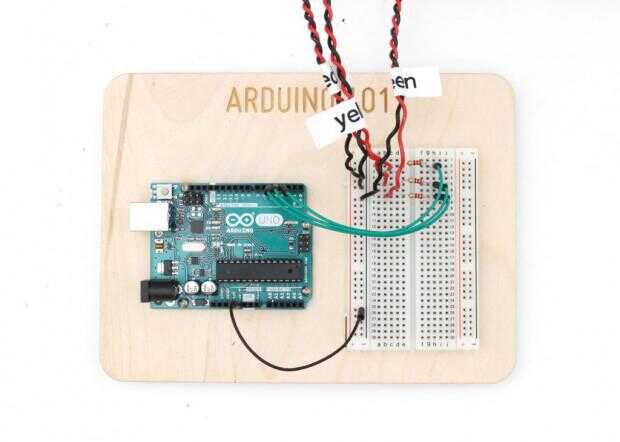

Para terminar este paso vamos a utilizar cables de puente de los pines 3, 4 y 5 para el rojo, amarillo y verde LED.
