Aquí es un odómetro simple, compacto (algo) y baja energía (sólo unos 1,1 mA de corriente) que puede ser instalado en una bicicleta. Rotaciones de la rueda son detectadas por picos de voltaje generados a partir de un movimiento de imán (zip-atado a un rayo) cerca de una bobina del alambre (montada en una estancia de cadena). Para mantener este proyecto simple y baja corriente, no hay ninguna indicación. Para ver la distancia recorrida, el usuario debe utilizar al monitor de Arduino serial.
Materiales:
Arduino (cualquier junta debe trabajo - incluso un LilyPad - pero estas instrucciones son para el Arduino Micro (con ATmega32U4). Utilizar cualquier placa no 32U4 bajo su propio riesgo)
OP Amp IC (usaba el LM 324, pero si utilizas la NTE889M, puede obtener drenaje de energía del sistema entero del odómetro hasta aproximadamente 6 mA)
Batería (nada de 3V - 5V. No superior, ya que nos vamos de puente el regulador para evitar la corriente quieta de Arduino de a bordo regulador de 5V. Utilicé un paquete de baterías NiMH recargable de 1200 mAh 3.6V 3 celdas para una duración de 1 mes! Si quieres hacerlo más compacto, una pila de 3V CR2032 de 240 mAh moneda todavía sería conveniente)
Cables de puente
Alambre bobina (arrancó uno hacia fuera una bobina de alambre de una fuente de alimentación de la "fuente")
Pequeño imán de barra (debe ser magnetizado axialmente si sigues este instructable para el montaje del imán y bobina - o siéntase libre de hacer lo que quiera como rotaciones de la rueda proporcionan un cambio de flujo magnético a través de la bobina de alambre montada)
Breadboard (o si se te atreves, la soldadura a perfboard)

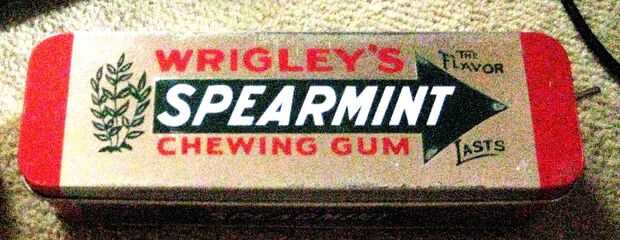

Caja (lata de goma de mascar de menta verde de Wrigley)
Esquema
---ARTÍCULOS OPCIONALES---
Barril y enchufe (para una rápida instalación y desinstalación)
Interruptor de encendido (con tan bajo consumo de energía, usted puede encontrar un interruptor más problemas que vale la pena!)
Láseres de
