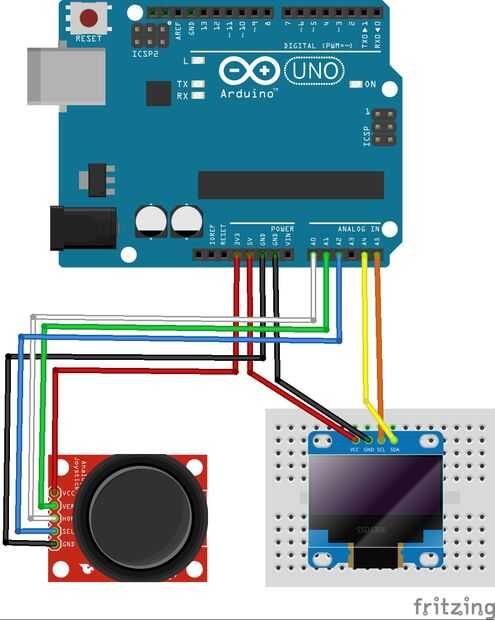

Paso 1: Alambre circuito como se muestra
En caso de que el texto de la imagen es demasiado pequeño para leer:
- Joystick x (cable blanco) va a A0
- y joystick (cable verde) va al A1
- botón z (cable azul) va a A2
- SCL en el OLED va a A5, SDA va a A4, compruebe cuidadosamente el módulo
- verificación para comprobar si el joystick debe ser alimentado de 3.3V o 5V
Nota: todos los cables rojos son VCC y cables negro GND, compruebe cuidadosamente cuando realice el cableado hasta ***
