Paso 1: Información sobre la exhibición de OLED y tecnología
Un diodo electroluminoso orgánico (OLED) es un diodo luminiscente (LED) en la cual la capa emisiva electroluminiscente es una película de compuesto orgánico que emite luz en respuesta a una corriente eléctrica. Esta capa de semiconductor orgánico está situada entre dos electrodos; por lo general, al menos uno de estos electrodos es transparente. - Wikipedia

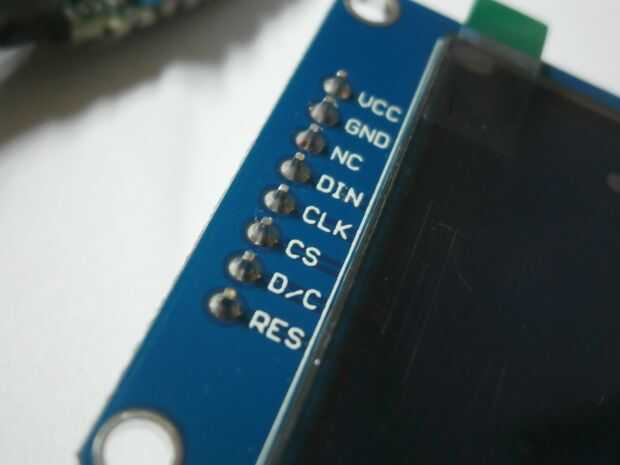

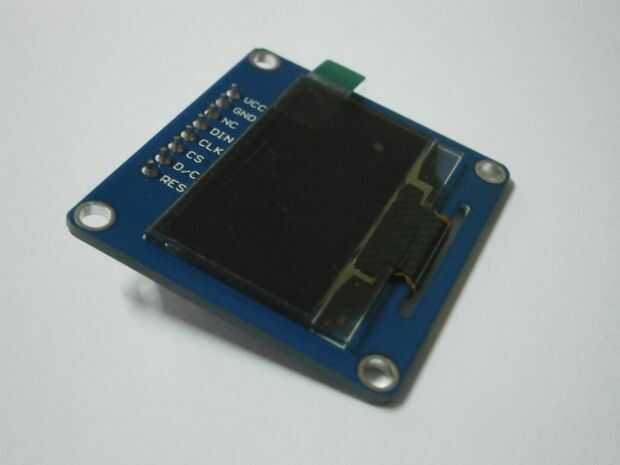

Que utilizo es producido por Waveshare. Su 1.3″ pulgadas en tamaño, características 128 × 64 píxeles y utiliza el 4-wire Autobús de interfaz periférico Serial. Es monocromo color azul también consume 0,04 W de energía que es una décima que se requiere a plazo tradicional 16 x 2 pantalla de LCD .

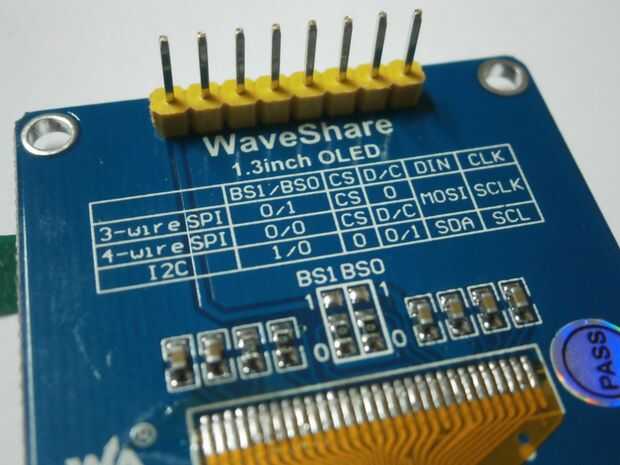

Lo OLED puede ser modificado (soldadura necesaria) para comunicarse con el autobús, como una I2C o un SPI 3-wire, moviendo una de las dos resistencias que se pueden encontrar en el reverso de la tablilla. Están marcados con 0s, revise la foto de arriba.
Cambiar el autobús de un SPI de 4 cables a una I2C o un SPI de 3 hilos:
I2C - continuar resistencia BS1 1 pero mantener BS0 en 0 como es.
3-wire SPI - BS1 deben ser 0 y BS0 en 1
