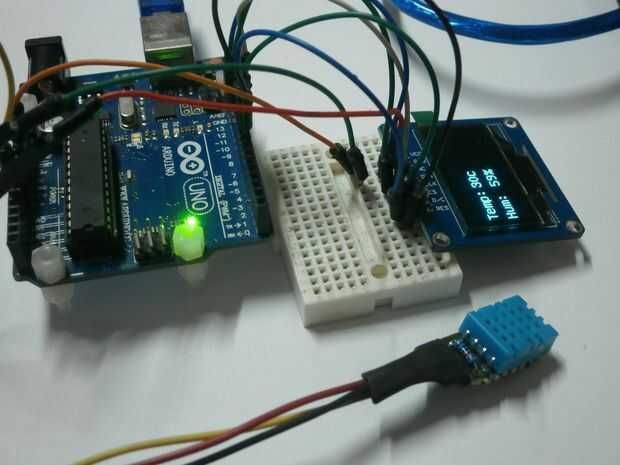

Paso 4: Conectar el sensor y el OLED

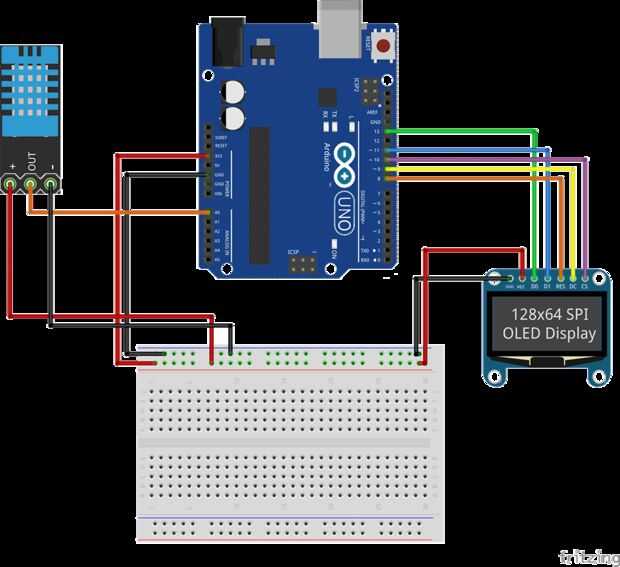

Ahora echa un vistazo en el esquema anterior, enchufe en la pantalla y el sensor en la placa. Entonces conecte los pernos de tensión positivos y negativos de DHT11 y el OLED a la tierra y +5v los pernos de la placa Arduino UNO con puentes.
Luego tomar un puente y conectar la clavija de salida del sensor en A0 de la placa Arduino.

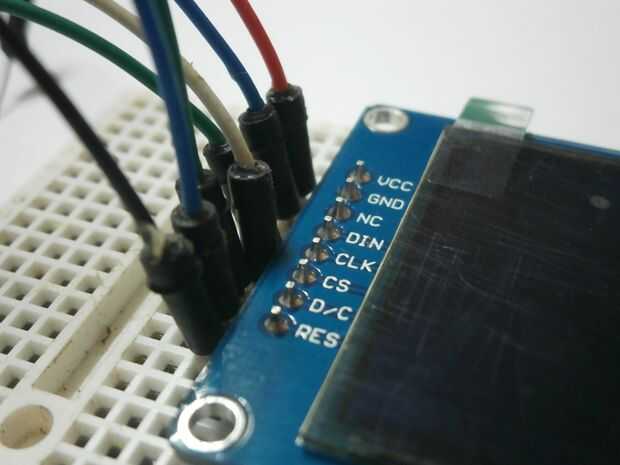

Conecte las clavijas de OLED: DIN al pin 13; CLK al pin 11; CS al pin 10; D/C al pin 9 y RES al pin 8 con el resto de los puentes. 13, 11, 10, 9 y 8 son el Bus SPI de Arduino UNO también son el conector ICSP en el microcontrolador.
Una vez se les puede subir el código a la Junta (puede hacer antes de conectar el sensor y la pantalla).
