Arduino pantalla de luz con Vixen (6 / 7 paso)

Paso 6: Hardware

Arduino: tenga en cuenta que al usar el arduino con vixen que el canal es de 2. Canal del ejemplo 1 en vixen funcionará pin 2 en el arduino. Esto es debido a que patillas 0 y 1 es una RX de TX y no funciona con este sistema para arriba. Es mejor hacer una nota para poner con el equipo para que lo recordará.

Hay algunas opciones en hardware. Elegí la opción más sencilla para empezar. Una placa de relé regular construí. La única caída es es sólo una encendido/apagado opción. Vixen puede hacer decoloración pero esto requerirá de una placa de relé más avanzada. Esto puede ser en mi futuro y agregará información aquí cuando esté listo.

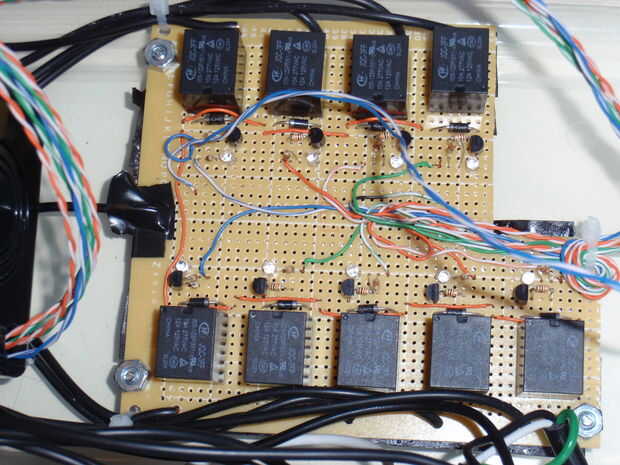

Puede ver mi diseño de placa de relé en mi instructable.  El arduino envía la señal a cada relé que a su vez las luces ir BLINKY BLINKY.

He utilizado el mismo método pero una tabla más estrecha asi pude introducirlo el el cuadro que elegí. Usé y temporizador de caja de riego al aire libre de la órbita. Es rígido y el tamaño que necesitaba.
