... + Un poco de VFDs
¿Recuerdas (aún) la pantalla de su viejo reproductor de CD, radio coche o sistema HiFi? ¿Has notado la muestra utilizada en el supermercado que te muestra el elemento analizado y el precio de la misma?
Estas pantallas tienen un característico hermoso azul verde brillante resplandor de colores en común: Estos son llamados vAspire fluorescent displays (VFDs) con brillo excepcional que pin sharp. Utilizado para substituir los tubos Nixie allá por la década de 1960, se encuentran en muchos de nuestros dispositivos de electrónica de consumo.
Vacío fluorescente muestra mirada realmente poco elegante y fresco para mí, me encanta el color azul-breen. Es por eso que decidí escribir este Instructable sobre un reloj basado en esta tecnología. Este es mi primer instructivo, que muestra cómo he diseñado construido mi reloj y cómo puede construir usted mismo exactamente lo mismo o un similar reloj que utiliza la pantalla de VFD. Yo no soy un hablante nativo - sólo para que sepas si te estás preguntando por qué algunas frases podrían no tener sentido en absoluto.

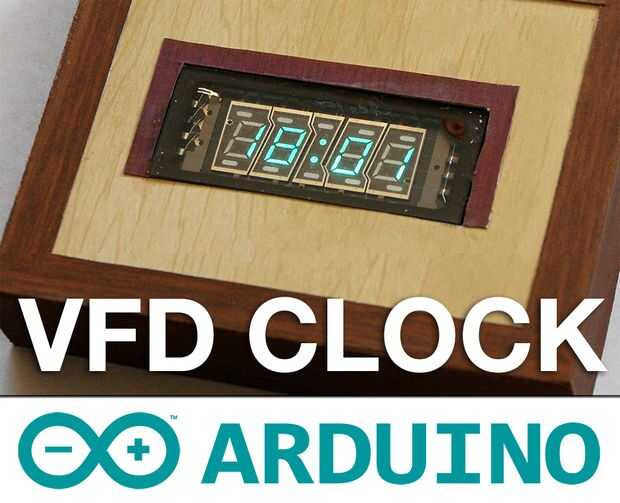

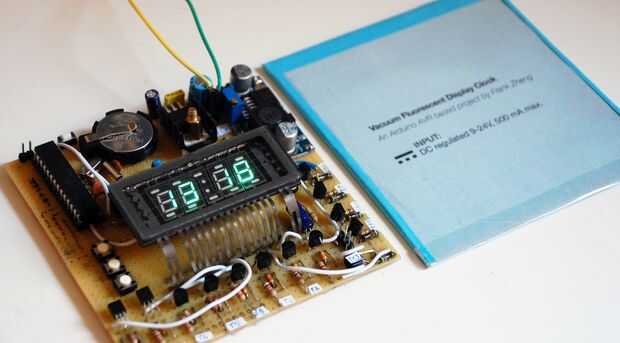

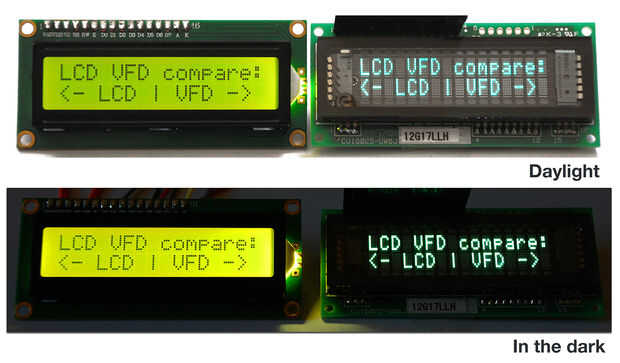

Mira las fotos de arriba que tomé si no has visto cómo VFD muestra parecen todavía. El primero de ellos muestra cómo VFDs ven diferentes comparado con pantallas LCD y el segundo muestra cómo su reloj podría parecer después del montaje.
¿Tienes que I-want-to-do-it-too-feeling? Genial, vamos a empezar!
Tabla de contenido
- Introducción - el reloj de la pantalla VFD de Arduino
- Guía de VFD - encontrar una pantalla VFD (apto)
- Guía de VFD - llegar a conocer su parte de VFD
- Guía de VFD - llegar a conocer su VFD parte II
- Guía de VFD - el VFD con un microcontrolador que controla
- Reloj de VFD - el diseño de Hardware I: parte lista
- Reloj de VFD - el diseño de Hardware II: Esquemas y cómo funciona
- Reloj de VFD - el Software de Arduino
- VFD reloj - prototipos, PCB, montaje de
- VFD reloj - el Final
- VFD reloj - reflexiones finales
Descargo de responsabilidad: no soy responsable de algo que se puede hacer mal con sus componentes. Los circuitos se han probado una y otra vez por mí pero todavía no puedo garantizar que están libres de glóticos o errores. Tenga en cuenta que no soy ni un eléctrico ni un ingeniero de software. Sólo un estudiante de secundaria fascinado por todos eso.
---
Historial de revisiones:
03/07/2015: 50 Potenciometro k R90 cambió a 25 k. Inicialmente fue 50k, pero yo he corregido a 25k. Error al guardar los cambios. Hoja de datos de LM2577T y R90 Nota sobre esquemas añadido.
