Paso 9: VFD reloj - el Final

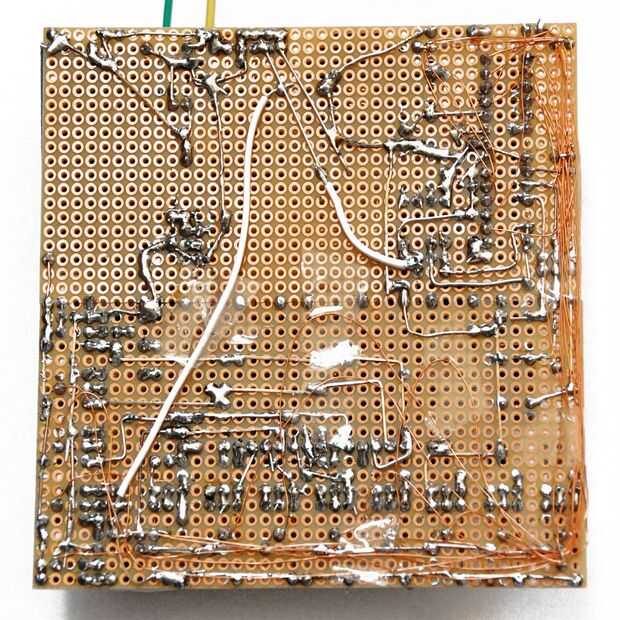

Pues sí... Es el resultado después de unos días de cableado. Me funcionó inmediatamente. Así que estaba un poco feliz que no metan nada durante el cableado en todos.

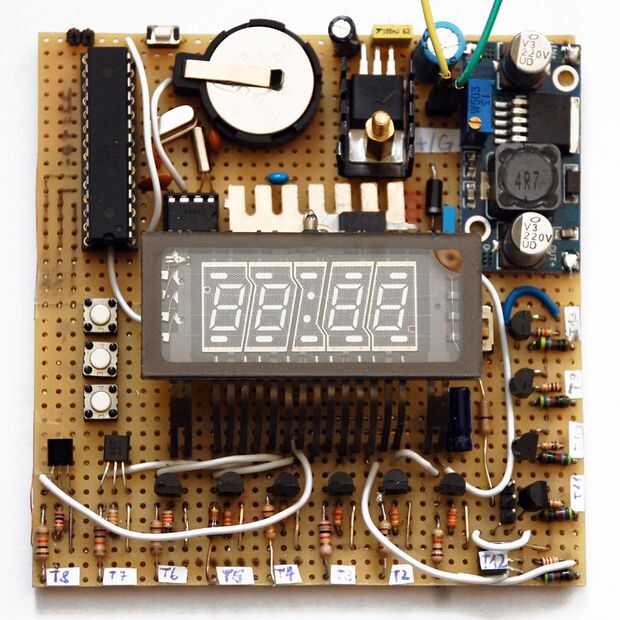

¿Pero ves el VFD de relación tamaño tamaño <> – reloj tamaño de la pantalla? ¿O puede relacionarse con lo que quiero decir? Que podría, como a he dicho, haber evitado utilizando un PCB real.

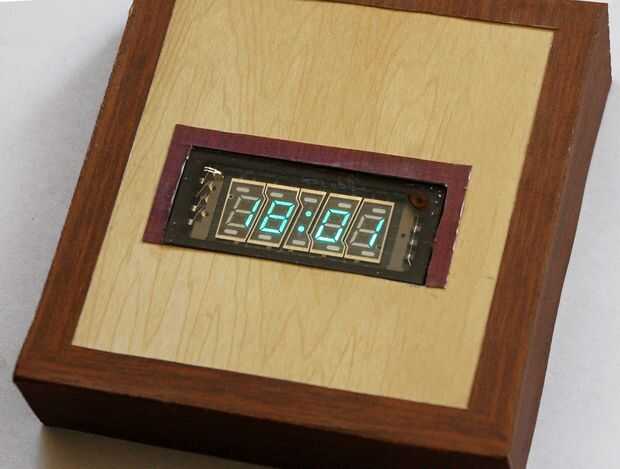

Y puesto que tengo ni una sierra ni un taladro en casa, no sé cómo utilizar software de diseño y no tiene una impresora 3D fantasía, tenía que construir la carcasa desde cero. Corte algunos PCB vieja con tijera para formar una plataforma estable donde el PCB puede sentarse dentro. Uno el PCB de desecho superior he creado una ventana para que la exhibición de VFD puede buscar fuera de él. Los PCB fueron cubiertos luego por algunas texturas de madera falsos.

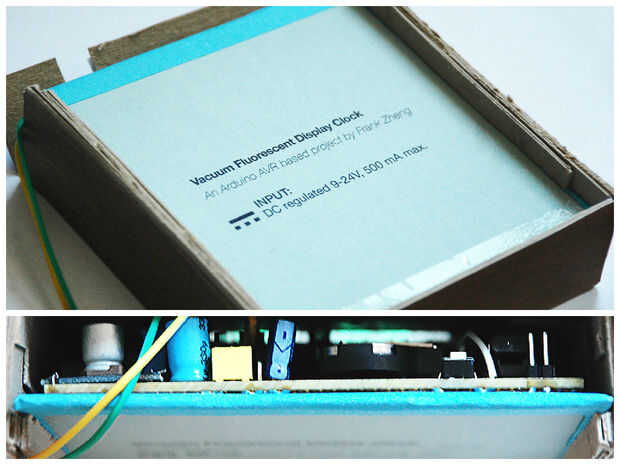

Medí la altura del componente más alto, que es por supuesto la exhibición de VFD y fija un mecanismo de desplazamiento en el interior con cartulina. Entonces creó una placa base de otro trozo de PCB y había cubierto con algunos antecedentes que se desliza en el mecanismo de deslizamiento y perfectamente perfboard todo y la pantalla en la parte posterior. Que todo puede verse en las imágenes de la parte inferior dos. El izquierdo muestra la vista frontal; segundo la vista trasera y la vista en el interior del reloj.
Para ajustar el reloj, es necesaria para sacar el reloj de la caja. Es por ello que un módulo RTC es de gran ayuda. Puede hacer mejor pero con botones en el lado o cualquier idea creativa que tenga.
