Paso 5: VFD reloj - la lista de Hardware diseño I: parte

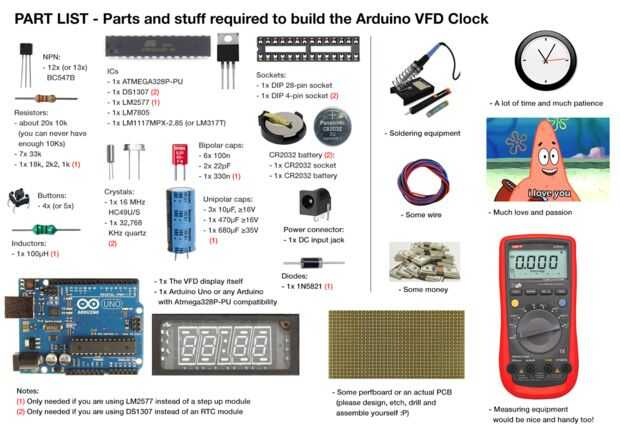

Por último, ahora que usted sabe más acerca de cómo trabajar VFDs, cómo los cables hasta hacer las cosas que quieras hacer creo que es tiempo para mostrar cómo puede hacer un reloj de su VFD, justo como yo lo hice! Ya no intento mantenerlo a la espera, aquí (o simplemente echar un vistazo a la foto de arriba) es la lista de cosas que he usado y que necesitará construir el reloj de la VFD. He intentado mi mejor utilizar componentes genéricos.
- 1 x Atmel ATmega328P-PU. Compra un independiente uno o sacar de un Arduino!
- zócalo de 1 x 28-pin DIP
- 12 x [o 13 x (Nota 0)] BC547B o similar pequeña señal de transistor NPN
- 20 x 10 (aprox.) resistor de k 1/4W (nunca puede tener suficientes resistencias k 10)
- 7 x resistencia de 33 k 1/4W
- 4 x interruptor táctil
- 1 x 16 cristal HC49U MHz/S
- 1 x LM7805 + 5VDC regulador lineal
- 1 x LM1117MPX-2.85 + 2.85VDC regulador lineal
- 6 x (aprox.) 100n condensador de cerámica (nunca puede tener suficientes tapas 100n)
- condensador de cerámica 2 x 22pF
- condensador electrolítico de 10μF x 3
- condensador electrolítico de 1 x 470µF
- 1 x conector de alimentación conector de entrada de CCNota 0: 13 transistor se utiliza para controlar las barras arriba y abajo los dígitos. Usted puede hacer sin.
Los componentes básicos requeridos deben no costará más de 20 euros si los obtiene nuevo. De lo contrario simplemente no has encontrado la mejor fuente de componentes. Necesitaba comprar el AVR y el 2.85V regulador. Todos los componentes fueron salvados de la chatarra.
Obviamente se requiere:
- La pantalla VFD se
- Un Arduino Uno para prototipos o subir el código al Microcontrolador AVR (Obtenerlo del gearbest.com)
- Algunos perfboard o un PCB de lujo
- Dinero el equipo de medición. Encontrar la función más útil de prueba al soldar componentes de continuidad. Utilizar para medir niveles de voltaje y actual dibuja
- Equipos de soldadura
- Algunos cables
- Un montón de café
- Mucho tiempo y mucha paciencia
- Mucho amor y pasion
- Alguien a que puede mostrar el reloj
Entonces necesita decidir si desea usar un módulo RTC (voy a explicar en la siguiente parte) o el módulo de ti mismo y si usted quiere construir el paso convertidor usted mismo o utilizar un paso adelante módulo. Decidí construir mi propio módulo de DS1307 y utilizar un convertidor. En realidad resultó que los módulos son mucho más baratos que la construcción del uno mismo:
Base de DS1307 RTC CII / I2C en tiempo Real del módulo de calendario (Obtenerlo del gearbest.com)
XL6009 elevador de tensión módulo (Obtenerlo del gearbest.com)
Para construir el módulo RTC DS1307 en su propio usted necesita:
- 1 x DS1307 RTC IC
- zócalo DIP de 1 x 4 pines
- 1 sostenedor de batería x CR2032
- 1 batería de x CR2032
- cuarzo 1 x 32.768 KHz
Para construir el LM2577 basado (IC muy útil!) paso convertidor que necesita:
- 1 x resistencia de k 2 k 2 y 1 todos 1/4W
- 1 x 25potenciómetro de k (en lugar de resistencia de 18 k)
- 1 x 100µH inductor (500 mA)
- condensador de cerámica de 1 x 330n
- condensador electrolítico de 1 x 680µF
- diodo de schottky 1N5821 x 1
